メーカー名:IBS

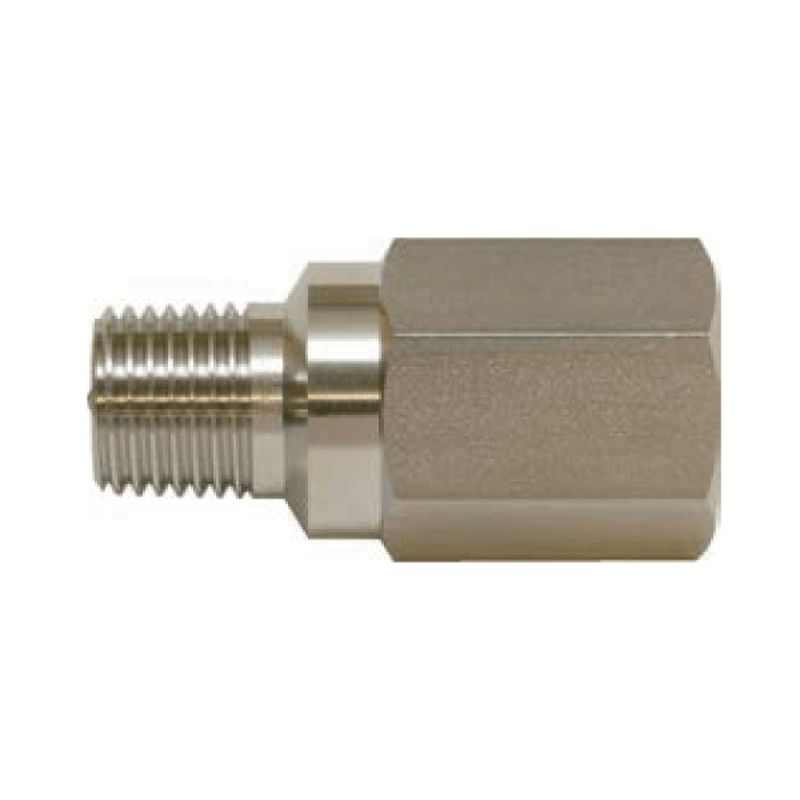

RLB□V リリーフバルブ RLシリーズ〈低圧インライン型〉【ブラス・FKM】

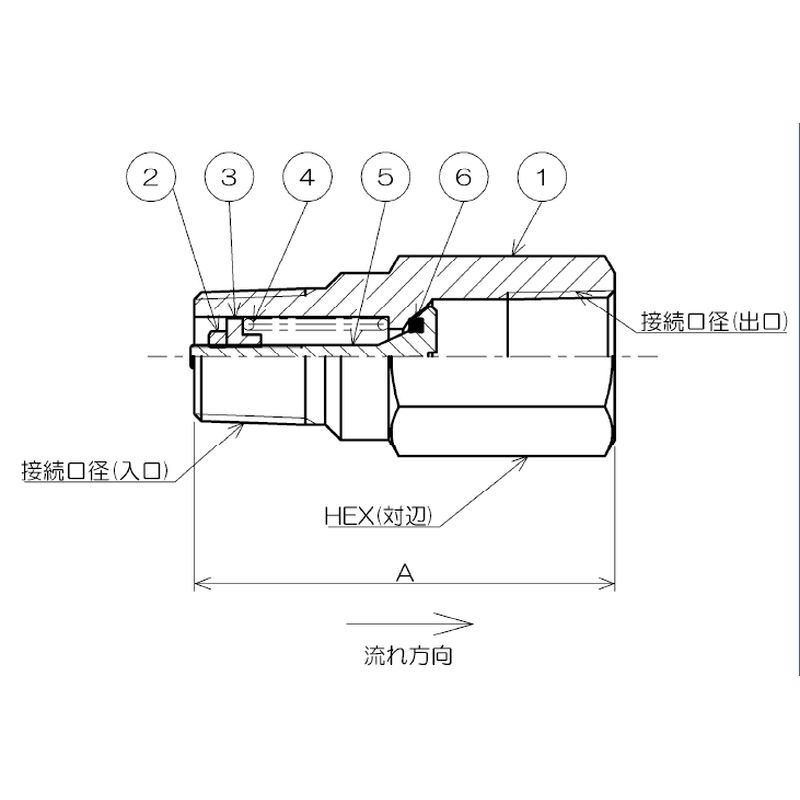

材質

@本体
ブラス
Eシール
FKM
Aナット
SUS316L
Bガイド
ブラスorステンレス
Cスプリング
SUS304orSUS316
Dポペット
ブラス

商品仕様

使用流体
接液部を腐食させない気体・液体
耐圧(MPa)
1.62
接続径
入口RX出口Rc
参考使用流体温度(℃)
0~120

【特長】

高精度なクラッキング性能、高いシール性を実現
出口側を配管する事により、リリーフ後の排液/排ガスの回収に最適
出入口側がストレート形状の為、設置が容易かつスリムな配管設計が可能

【注意事項】

ご注文の際は注文メモへ「設定圧力」をご指示ください。
メーカーにてご指定のクラッキング圧力に調整して出荷します。
(10〜100kPa間は10kPa刻み、100kPa以上は50kPa刻みでご指定ください)
クラッキング圧力5kPa以下の場合、取付方向出口上向き限定

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

RLB□V リリーフバルブ RLシリーズ〈低圧インライン型〉【ブラス・FKM】
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
A(mm)
HEX(対辺)(mm)
クラッキング圧力範囲(kPa)
参考標準価格
数量
1691961
RLB2V-30-1000
1/4(8A)
41
19
30-950
お問合せ下さい
1691965
RLB2V-5-29
1/4(8A)
41
19
5-29
お問合せ下さい
1691977
RLB3V-30-1000
3/8(10A)
53
22
30-1000
お問合せ下さい
1691981
RLB3V-5-29
3/8(10A)
53
22
5-29
お問合せ下さい
1691993
RLB4V-30-1000
1/2(15A)
60
27
30-1000
お問合せ下さい
1691997
RLB4V-5-29
1/2(15A)
60
27
5-29
お問合せ下さい
1692009
RLB6V-30-1000
3/4(20A)
69
32
30-1000
お問合せ下さい
1692013
RLB6V-5-29
3/4(20A)
69
32
5-29
お問合せ下さい
1692025
RLB8V-30-1000
1(25A)
90
38
30-1000
お問合せ下さい
1692028
RLB8V-5-29
1(25A)
90
38
5-29
お問合せ下さい
1692037
RLB10V-30-1000
1-1/4(32A)
115
50
30-1000
お問合せ下さい
1692040
RLB10V-5-29
1-1/4(32A)
115
50
5-29
お問合せ下さい
