メーカー名:IBS

RLT□D-NO リリーフバルブ RLシリーズ〈低圧インライン型〉【SUS316・パーフロ・禁油処理】

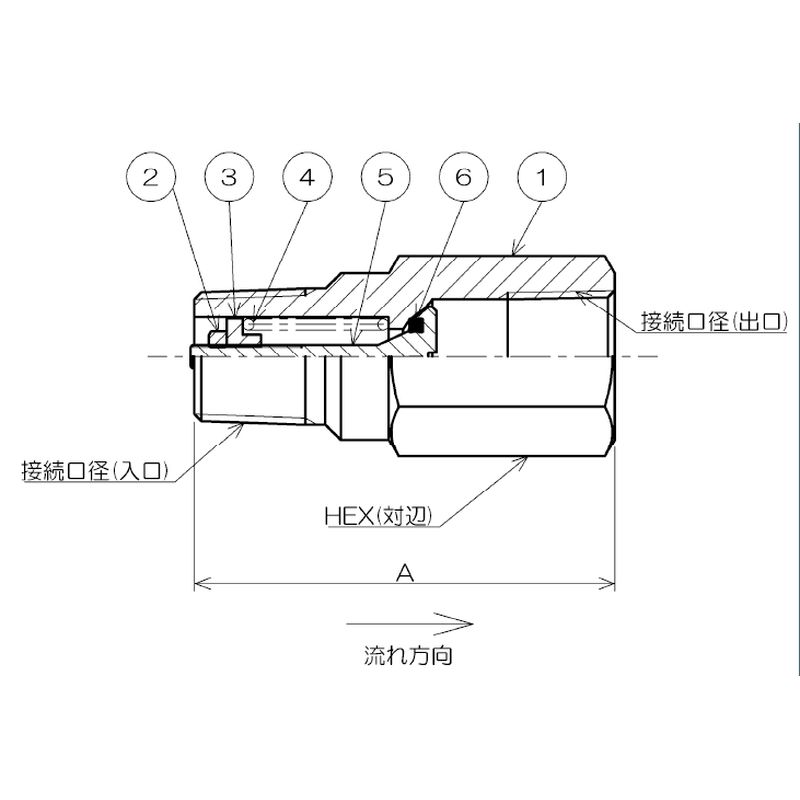

材質

@本体
SUS316
Eシール
パーフロ
Aナット
SUS316L
Bガイド
SUS316orSUS316L
Cスプリング
SUS304orSUS316
Dポペット
SUS316

商品仕様

使用流体
接液部を腐食させない気体・液体
耐圧(MPa)
1.62
接続径
入口RX出口Rc
参考使用流体温度(℃)
0~150
オプション
禁油処理

【特長】

高精度なクラッキング性能、高いシール性を実現
出口側を配管する事により、リリーフ後の排液/排ガスの回収に最適
出入口側がストレート形状の為、設置が容易かつスリムな配管設計が可能

【注意事項】

ご注文の際は注文メモへ「設定圧力」をご指示ください。
メーカーにてご指定のクラッキング圧力に調整して出荷します。
(10〜100kPa間は10kPa刻み、100kPa以上は50kPa刻みでご指定ください)
クラッキング圧力5kPa以下の場合、取付方向出口上向き限定

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

RLT□D-NO リリーフバルブ RLシリーズ〈低圧インライン型〉【SUS316・パーフロ・禁油処理】
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
A(mm)
HEX(対辺)(mm)
クラッキング圧力範囲(kPa)
参考標準価格
数量
1692060
RLT2D-30-1000-NO
1/4(8A)
41
19
30-950
お問合せ下さい
1692064
RLT2D-5-29-NO
1/4(8A)
41
19
5-29
お問合せ下さい
1692076
RLT3D-30-1000-NO
3/8(10A)
53
22
30-1000
お問合せ下さい
1692080
RLT3D-5-29-NO
3/8(10A)
53
22
5-29
お問合せ下さい
1692092
RLT4D-30-1000-NO
1/2(15A)
60
27
30-1000
お問合せ下さい
1692096
RLT4D-5-29-NO
1/2(15A)
60
27
5-29
お問合せ下さい
1692108
RLT6D-30-1000-NO
3/4(20A)
69
32
30-1000
お問合せ下さい
1692112
RLT6D-5-29-NO
3/4(20A)
69
32
5-29
お問合せ下さい
