メーカー名：スガツネ工業株式会社

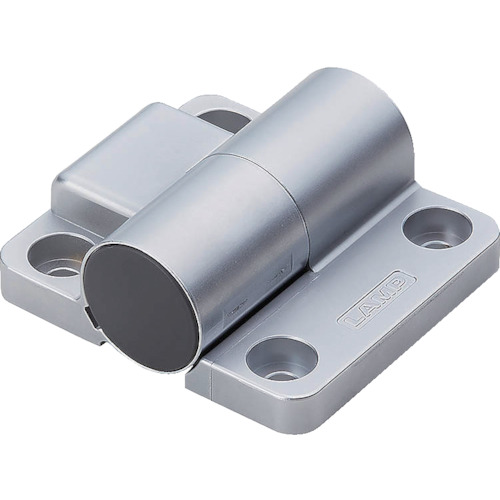

HG-TQJ100 調整式ワンウェイトルクヒンジ

画像クリックで拡大表示

材質

ブラケット: 亜鉛合金

ブラケット仕上: 焼付塗装/シルバー

キャップ: ポリプロピレン(PP)

キャップ仕上: ダークグレー

トルク調整用ねじ: 鋼

商品仕様

トルクN･m: 0~10

トルクkgf･cm: 0~102

使用温度(℃): 0~40

用途: 衝撃を加えたくない扉の開閉｡医療機器､FA機器､OA機器など

備考: A:ヒンジ開き方向トルク発生タイプ
B:ヒンジ閉じ方向トルク発生タイプ

【特長】

一方向にトルクが発生するトルクヒンジです。逆方向のトルクがほとんど発生しないため、扉などをスムーズに操作できます。
トルクは０～１０Ｎ・ｍの間で調整できます。
トルク調整部にキャップがついているため、意匠性に優れています。

【注意事項】

すべての取付穴をご使用ください。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
トルク調整用ねじは取り外さないでください。
トルク調整は六角棒スパナ（呼び５）をご使用ください。
トルク低下が生じた場合、トルクを再調整してください。
トルク調整は反対側にあるシャフトのすりわりを固定しながら、トルク調整ねじを回してください。
