メーカー名：スガツネ工業株式会社

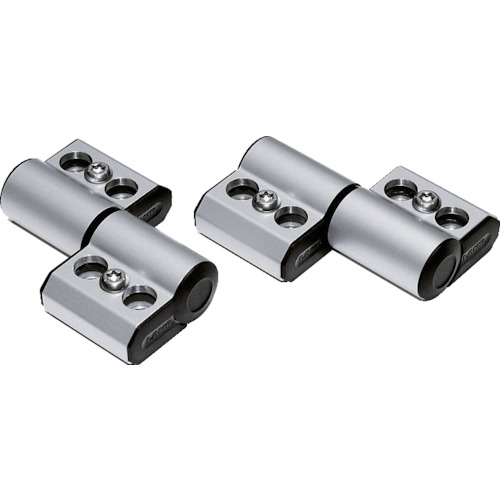

HG-TQA ワンウェイトルクヒンジ蝶番

画像クリックで拡大表示

材質

本体: アルミニウム合金

本体仕上: シルバーアルマイト処理

軸: ステンレス鋼

スリーブ､カバー: ポリアセタール(POM)

スリーブ､カバー仕上: ブラック

商品仕様

トルクN･m/1セット: 9.0+40%-20%

トルクkgf･cm/1セット: 91.8+40%-20%

使用温度(℃): 0~50

用途: 衝撃を加えたくない扉の開閉｡医療機器､FA機器､OA機器など

推奨ねじ: M5バインドねじ

【特長】

一方向のみにトルクが発生するアルミ合金製トルクヒンジです。逆方向のトルクが発生しないため、扉などをスムーズに操作できます。

【注意事項】

低温域では作動トルクが低下します。
振動が少ない場所でご使用ください。
ヘクサロビュラ穴付ボルトはトルク調整用ではありません。締めたりゆるめたりしないでください。

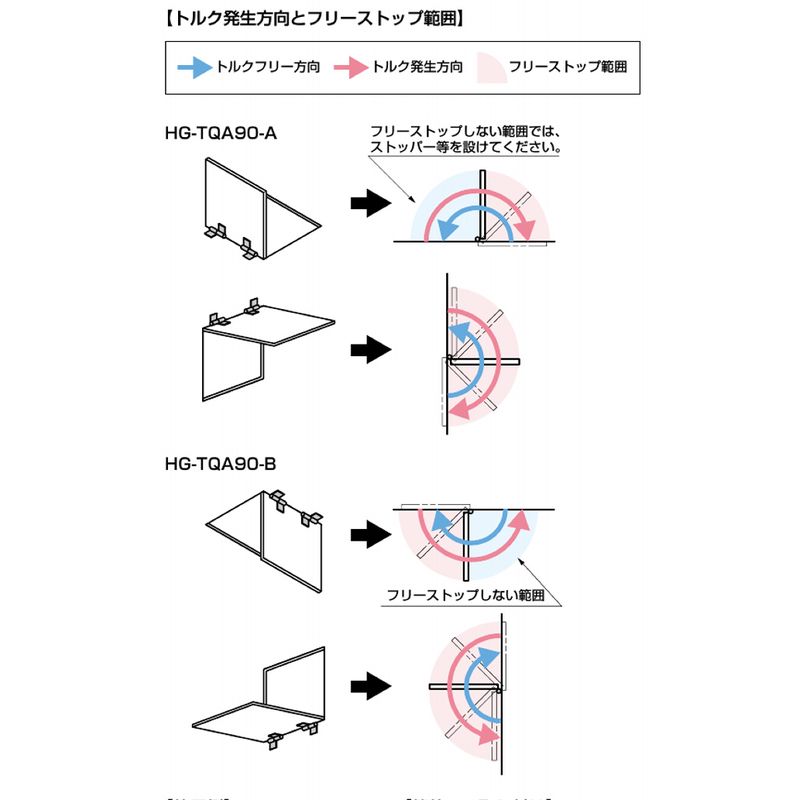

フリーストップしない範囲では、ストッパーなどを設けてください。
施工時はトルク機構ユニット（オス）を固定側、クラッチ機構ユニット（メス）を可動側に取付けてください。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています。
