メーカー名：スガツネ工業株式会社

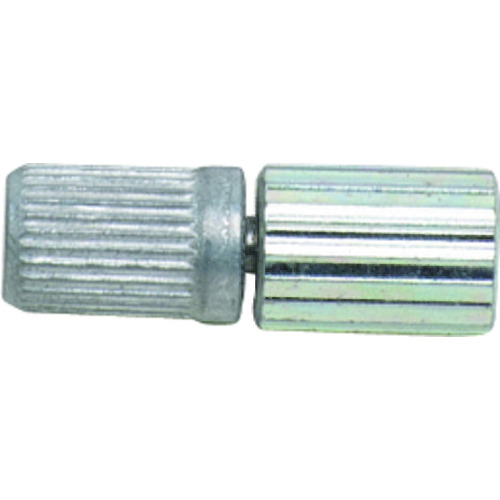

TI-P トルクヒンジインサート取付仕様樹脂圧入用

画像クリックで拡大表示

材質

主材料: 亜鉛合金/鋼

仕上: 素地

商品仕様

開き角度(°): 360

使用温度(℃): 0~60

用途: OA機器､医療機器､液晶パネルなど

【特長】

扉の開閉時に手を離しても、反動（スプリングバック）を１°以下に抑えます。
静トルク（静止時からの動き出し）と動トルク（回転中）の差を１０％以内という小さな範囲に抑えることで、非常にスムーズな操作性を発揮します。
ＲＥＥＬＬ（リール）社製品です。

【注意事項】

ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。

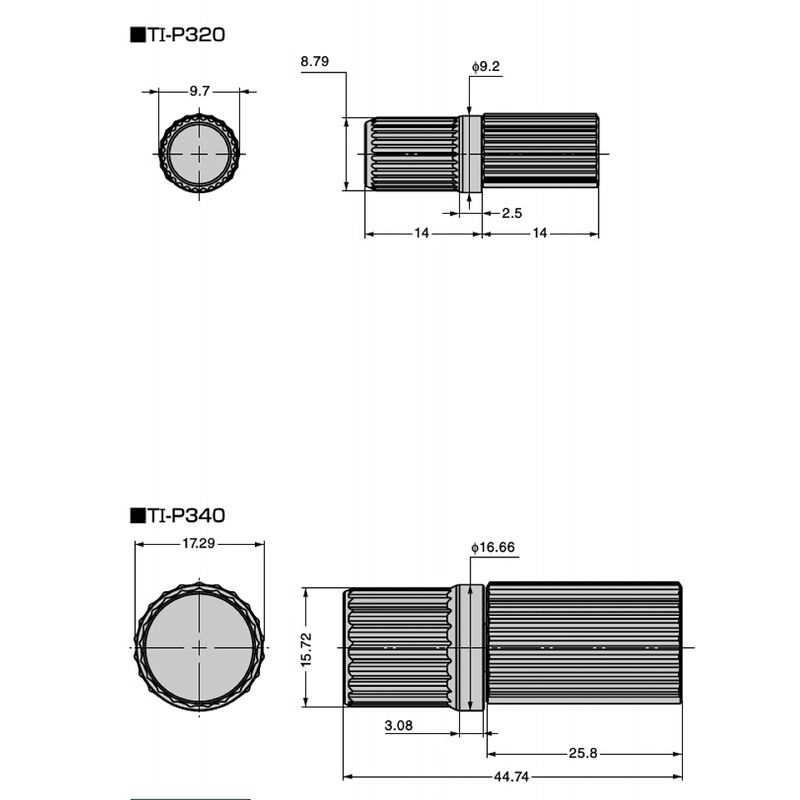

取付加工図は参考です。材料や加工、使用方法などにより加工寸法の調整が必要となりますので、必ずお客様にて取付をご確認ください。
取付圧入時、軸と本体がずれないように必ず圧入部位を押すようにしてください。

この商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

TI-P トルクヒンジインサート取付仕様樹脂圧入用

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

発注コード

品番

サイズ

ﾄﾙｸN･m

ﾄﾙｸkgf･cm

入数
大
小

参考標準価格

数量

1697229

TI-P320-050-02

0.5±20%

5.1±20%

1
－

2,200円

1697230

TI-P320-100-02

1.0±20%

10.2±20%

1
－

2,200円

1697231

TI-P320-150-02

1.5±20%

15.3±20%

1
－

2,200円

1697232

TI-P340-200-02

2.0±25%

20.4±25%

1
－

5,250円

1697233

TI-P340-300-02

3.0±20%

30.6±20%

1
－

5,250円

1697234

TI-P340-400-02

4.0±20%

40.8±20%

1
－

5,250円

1697235

TI-P340-500-02

5.0±20%

51.0±20%

1
－

5,250円

TI-P トルクヒンジ インサート取付仕様 樹脂圧入用
