メーカー名:スガツネ工業 株式会社

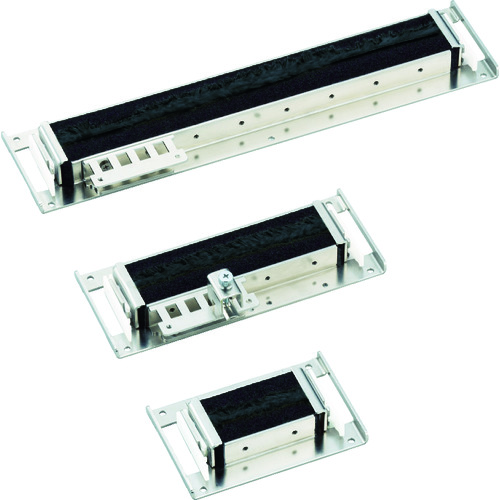

WSD 配線孔ケーブルクランプ

材質

プレート
鋼(SPCC)
プレート 仕上
ニッケルめっき
ジョイント
ポリアセタール(POM)
パッキン
ニトリルゴム(NBR)、パイル

商品仕様

用途
加工機、工作機械の制御盤、配電盤など
オプション品
配線締結用ブラケット WSD-B-S ストレートタイプ
(WSD-70:1個、WSD-140:2個、WSD-280:4個まで取付可能)
配線締結用ブラケット WSD-B 90°固定タイプ
(WSD-70:1個、WSD-140:2個、WSD-280:4個まで取付可能)
WSD-B専用 ワイヤーブラケット WSM-10(アース処理時)
推進ねじ
十字穴付小ねじM4
ジョイント 色
ホワイト
パッキン 色
ブラック

【特長】

ほこりや塵の侵入を簡易的に防ぎます。
●ニトリルゴムのパッキンとパイルが密閉度を高め、サイズ違いや複数の配線による隙間をふさぎます。
●ベースプレートとガイドプレートが2分割できるため、ケーブルを抜き差しせずに、部品交換や配線孔の後付けができます。
●配線交換は、工具を使わずにできます。

大小複数の配線を通せます。配線はφ20まで対応可能で、φ20の場合はWSD−70:3本、WSD−140:6本、WSD−280:12本まで通すことができます。
パッキンを締めつける力が2段階で調整できます。
配線孔の本体固定ねじ穴からアースがとれます。

【注意事項】

防水・防油構造ではありません。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

WSD 配線孔ケーブルクランプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
L2(mm)
L3(mm)
P(mm)
N1(mm)
N2(mm)
A(mm)
入数

参考標準価格
数量
1701846
WSD-70
130
110
75
35
3
2
110
40
2,150円
1701844
WSD-140
200
180
145
105
3
4
180
30
2,800円
1701845
WSD-280
340
320
285
245
4
8
320
20
3,900円
