メーカー名:スガツネ工業 株式会社

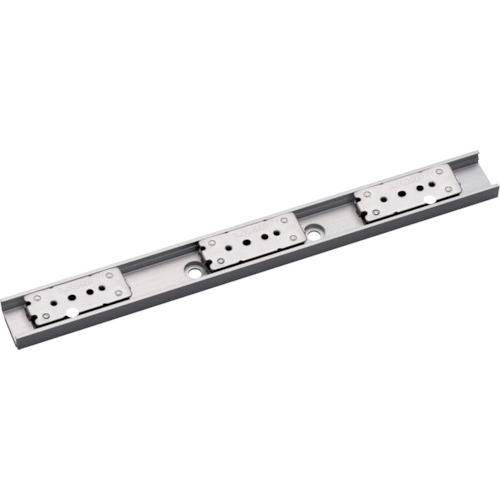

MLG20 マルチローラーリニアガイドレール

材質

材料
アルミニウム合金
仕上
シルバーアルマイト処理

商品仕様

推奨ねじ
六角穴付ボタンボルトM4(頭部径:φ7.6mm以下、頭部高さ:2.2mm以下)

【特長】

キャリッジに自社設計のマルチローラーを使用しているため様々な方向の荷重を受けても動きが滑らかです。
200mm/sで、100mmを30万回(総走行距離60km)往復する試験を実施しています。詳細はお問い合わせください。
ボールクリープ現象がないためモーター駆動と併用が可能です。
レール長さ100mmが追加になりました。
ショートタイプのキャリッジもあります。全長が短く、移動距離が13mm伸ばせます。
8輪タイプのキャリッジもあります。移動距離を維持しつつ、定格荷重が向上しています。

【注意事項】

レールの取付穴と両端は素地です。別途ストッパーを設けてください。取付プレートは、ショートタイプ、8輪タイプのキャリッジには取り付けできません。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

MLG20 マルチローラーリニアガイドレール
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
穴数K
入数

参考標準価格
数量
1703709
MLG20-100
100
2
100
750円
1703710
MLG20-200
200
4
100
880円
1703712
MLG20-300
300
6
100
1,160円
1703713
MLG20-400
400
8
50
1,490円
1703714
MLG20-600
600
12
20
3,190円
1703715
MLG20-800
800
16
20
4,160円
1703711
MLG20-2000
2000
40
20
7,980円
