メーカー名:潟jチフ

R8 裸圧着端子(R形)丸形

材質

端子
無酸素銅
(電気すずめっき)
スリーブ
無酸素銅管
(電気すずめっき)

商品仕様

用途
軟鋼のより線電線の接続に。

【特長】

接触面(舌部)が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。

【注意事項】

銅線専用です。
電線抱合範囲内でご使用下さい。
メーカー指定の適用圧着工具をご使用下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

R8 裸圧着端子(R形)丸形
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番

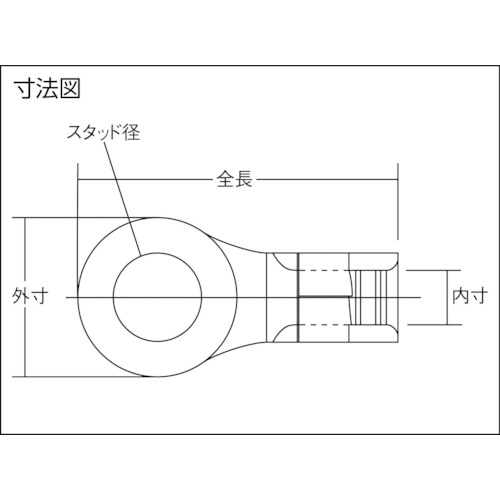

サイズ
Φd2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
ΦD(mm)
入数

参考標準価格
数量
1786747
R8-4S
-
4.3
8.0
21.5
9.1
8.4
7.1

お問合せ下さい
1786748
R8-4
-
4.3
12.0
23.5
9.1
8.4
7.1

お問合せ下さい
1786749
R8-5N
-
5.3
9.0
22.0
9.1
8.4
7.1
10
お問合せ下さい
1786750
R8-5S
-
5.3
10.0
22.5
9.1
8.4
7.1

お問合せ下さい
1786751
R8-5
-
5.3
12.0
23.5
9.1
8.4
7.1

お問合せ下さい
1786752
R8-6S
-
6.4
10.0
22.5
9.1
8.4
7.1

お問合せ下さい
1786753
R8-6
-
6.4
12.0
23.5
9.1
8.4
7.1

お問合せ下さい
1786754
R8-8S
-
8.4
12.0
23.5
9.1
8.4
7.1
10
お問合せ下さい
1786755
R8-8
-
8.4
15.0
29.5
13.6
8.4
7.1

お問合せ下さい
1786756
R8-10
-
10.5
15.0
29.5
13.6
8.4
7.1

お問合せ下さい
1786757
R8-12
-
13.0
20.0
33.5
15.1
8.4
7.1

お問合せ下さい
1786758
R8-14
-
15.0
22.0
37.0
17.6
8.4
7.1

お問合せ下さい
1786759
R8-16
-
17.0
31.0
50.0
26.1
8.4
7.1
10
お問合せ下さい
1786760
R8-18
-
19.0
31.0
50.0
26.1
8.4
7.1
10
お問合せ下さい
1786761
R8-20
-
21.0
31.0
50.0
26.1
8.4
7.1
10
お問合せ下さい
