メーカー名:潟jチフ

R14 裸圧着端子(R形)丸形

材質

端子
無酸素銅
(電気すずめっき)
スリーブ
無酸素銅管
(電気すずめっき)

商品仕様

用途
軟鋼のより線電線の接続に。

【特長】

接触面(舌部)が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。

【注意事項】

銅線専用です。
電線抱合範囲内でご使用下さい。
メーカー指定の適用圧着工具をご使用下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

R14 裸圧着端子(R形)丸形
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

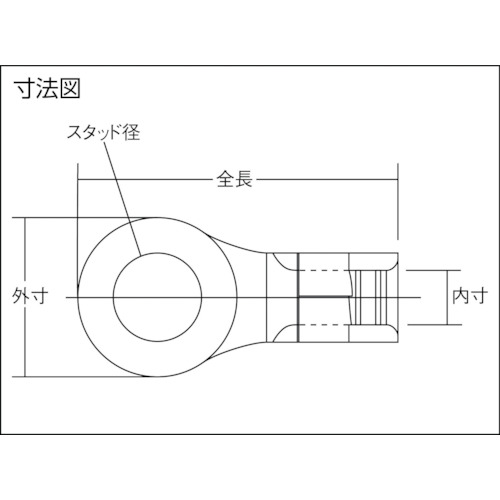

発注コード
品番
サイズ
Φd2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
ΦD(mm)
入数

参考標準価格
数量
1786762
R14-5N
-
5.3
9.0
26.0
11.5
10.0
9.0

お問合せ下さい
1786763
R14-5S
-
5.3
10.0
26.5
11.5
10.0
9.0

お問合せ下さい
1786764
R14-5
-
5.3
12.0
27.5
11.5
10.0
9.0

お問合せ下さい
1786765
R14-6S
-
6.4
10.0
26.5
11.5
10.0
9.0

お問合せ下さい
1786766
R14-6
-
6.4
12.0
27.5
11.5
10.0
9.0

お問合せ下さい
1786767
R14-6L
-
6.4
16.0
32.5
14.5
10.0
9.0
50
お問合せ下さい
1786768
R14-8S
-
8.4
12.0
27.5
11.5
10.0
9.0

お問合せ下さい
1786769
R14-8
-
8.4
16.0
32.5
14.5
10.0
9.0

お問合せ下さい
1786770
R14-10
-
10.5
16.0
32.5
14.5
10.0
9.0

お問合せ下さい
1786771
R14-12
-
13.0
22.0
40.0
19.0
10.0
9.0
100
お問合せ下さい
1786772
R14-14
-
15.0
30.0
48.5
23.5
10.0
9.0
100
お問合せ下さい
1786773
R14-16
-
17.0
30.0
48.5
23.5
10.0
9.0
100
お問合せ下さい
1786774
R14-20
-
21.0
30.0
48.5
23.5
10.0
9.0
100
お問合せ下さい
