メーカー名:潟jチフ

R200 裸圧着端子(R形)丸形

材質

端子
無酸素銅
(電気すずめっき)
スリーブ
無酸素銅管
(電気すずめっき)

商品仕様

用途
軟鋼のより線電線の接続に。

【特長】

接触面(舌部)が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。

【注意事項】

銅線専用です。
電線抱合範囲内でご使用下さい。
メーカー指定の適用圧着工具をご使用下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

R200 裸圧着端子(R形)丸形
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番

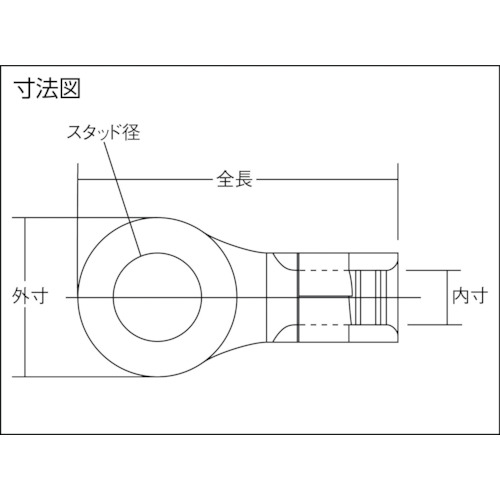

サイズ
Φd2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
ΦD(mm)
Φd(mm)
参考標準価格
数量
1786855
R200-10N
-
10.5
44.0
73.2
23.0
33.2
32.9
24.0
お問合せ下さい
1786856
R200-10S
-
10.5
44.0
80.0
24.8
33.2
32.9
24.0
お問合せ下さい
1786857
R200-12N
-
13.0
44.0
73.2
23.0
33.2
32.9
24.0
お問合せ下さい
1786858
R200-12S
-
13.0
44.0
80.0
24.8
33.2
32.9
24.0
お問合せ下さい
1786859
R200-12
-
13.0
44.0
91.0
35.8
33.2
32.9
24.0
お問合せ下さい
1786860
R200-14N
-
15.0
44.0
73.2
23.0
33.2
32.9
24.0
お問合せ下さい
1786861
R200-14S
-
15.0
44.0
80.0
24.8
33.2
32.9
24.0
お問合せ下さい
1786862
R200-14
-
15.0
44.0
91.0
35.8
33.2
32.9
24.0
お問合せ下さい
1786863
R200-16N
-
17.0
44.0
73.2
23.0
33.2
32.9
24.0
お問合せ下さい
1786864
R200-16S
-
17.0
44.0
80.0
24.8
33.2
32.9
24.0
お問合せ下さい
1786865
R200-16
-
17.0
44.0
91.0
35.8
33.2
32.9
24.0
お問合せ下さい
1786866
R200-18
-
19.0
44.0
91.0
35.8
33.2
32.9
24.0
お問合せ下さい
1786867
R200-20
-
21.0
44.0
91.0
35.8
33.2
32.9
24.0
お問合せ下さい
1786868
R200-22
-
23.0
44.0
91.0
35.8
33.2
32.9
24.0
お問合せ下さい
1786869
R200-24
-
25.0
44.0
91.0
35.8
33.2
32.9
24.0
お問合せ下さい
1786870
R200-27
-
28.0
44.0
91.0
35.8
33.2
32.9
24.0
お問合せ下さい
