メーカー名:日本エイ・ヴィー・シー 株式会社

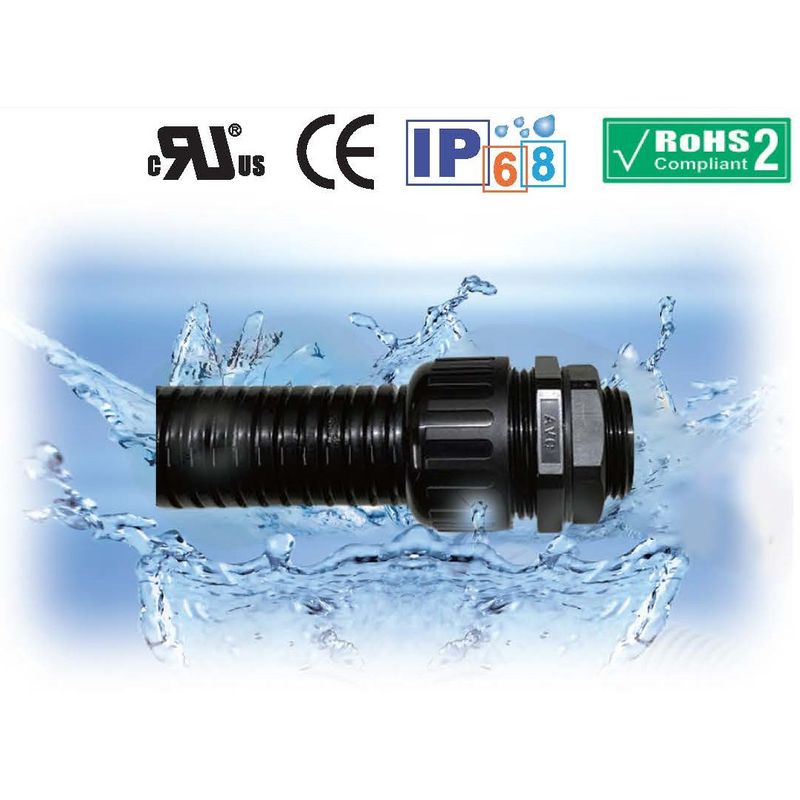

260-5005 防水コルゲートグランド 黒色 短足型

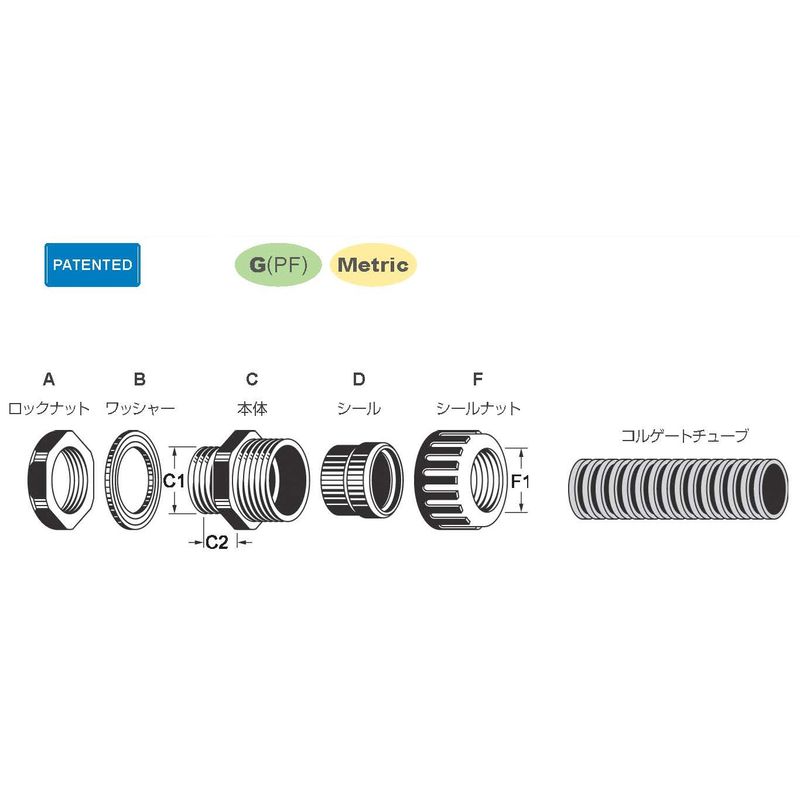

材質

ロックナット
66ナイロン(UL94V-2)
本体
66ナイロン(UL94V-2)
ツメ
66ナイロン(UL94V-2)
シールナット
66ナイロン(UL94V-2)
ワッシャー
EDPM
シール
EPDM

商品仕様

使用温度範囲
-40℃~105℃(瞬時/1分:160℃)
IP(防塵・防水)等級
IP68

【特長】

NGNコルゲートチューブと併用で、完璧なシール性能によりチューブ内のケーブルやボックス内部の精密部品を保護します。

各種機械装置・制御システム・工業建築物・通信機・計測器・表示機器・各種プラント・一般電設用等に最適です。
Mネジ短足型(ST)はネジ長(C2)が短く、薄板用またはタップ穴用です。タップ固定にはロックナットを外してご使用ください。
長足型はネジ長(C2)が長く、厚板用です。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

260-5005 防水コルゲートグランド 黒色 短足型
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
チューブ外径適応径(F1)
(mm)
適応AVCコルゲートチューブ
ネジの呼び(C1)
取付穴径(mm)
ネジ長(C2)(mm)
取付板厚(以下)(mm)
入数

参考標準価格
数量
2408321
N-FGW13-10B
-
10
NGN-07B
G1/4
13.5~13.9
9
3
50
276円
2408322
N-FGW17-13B
-
13
NGN-10B
G3/8
17.0~17.4
10
3
50
292円
2408323
N-FGW21-15B
-
16
NGN-12B
G1/2
21.4~21.9
10
3
50
378円
2408324
N-FGW21-18B
-
18.3
NGN-14B
G1/2
21.4~21.9
10
3
50
378円
2408325
N-FGW21-21B
-
22
NGN-17B
G1/2
21.4~21.9
10
3
50
464円
2408326
N-FGW26-26B
-
26.5
NGN-22B
G3/4
26.9~27.4
15
8
50
567円
2408327
N-FGW26-28B
-
28.5
NGN-23B
G3/4
26.9~27.4
15
8
50
567円
2408328
N-FGW33-34B
-
34.5
NGN-28B
G1
33.8~34.4
15
8
10
783円
2408329
N-FGW42-42B
-
43
NGN-36B
G1-1/4
42.5~43.1
20
11
10
986円
2408330
N-FGW48-48B
-
48
NGN-40B
G1-1/2
48.4~49.0
20
11
10
1,630円
2408331
N-FGW60-54B
-
55
NGN-47B
G2
60.4~61.2
20
11
10
4,000円
2408332
N-FGW60-60B
-
61
NGN-52B
G2
60.4~61.2
20
11
10
4,000円
2408333
N-FGW88-88B
-
90
NGN-72B
G3
88.8~89.8
25
13
2
11,900円
2408334
N-MGW16-13B-ST
-
13
NGN-10B
M16×1.5
16.4~16.8
10
3
50
292円
2408335
N-MGW16-15B-ST
-
16
NGN-12B
M16×1.5
16.4~16.8
10
3
50
364円
2408336
N-MGW16-18B-ST
-
18.3
NGN-14B
M16×1.5
16.4~16.8
10
3
50
364円
2408337
N-MGW20-18B-ST
-
18.3
NGN-14B
M20×1.5
20.5~21.0
10
3
50
378円
2408338
N-MGW20-21B-ST
-
22
NGN-17B
M20×1.5
20.5~21.0
10
3
50
464円
2408339
N-MGW25-26B-ST
-
26.5
NGN-22B
M25×1.5
25.5~26.0
10
3
50
567円
2408340
N-MGW25-28B-ST
-
28.5
NGN-23B
M25×1.5
25.5~26.0
10
3
50
567円
2408341
N-MGW32-34B-ST
-
34.5
NGN-28B
M32×1.5
32.6~33.2
10
3
10
783円
