メーカー名:日本ヴィクトリック

S-0 ヴィクトリックジョント ショルダー形式 (SBR)

材質

ハウジング
FCD450-10他
塗装
フタル酸樹脂塗料
ボルト・ナット
S25C他
ゴムリング
SBR

商品仕様

常用圧力MPa(kgf/cm2)
1.0(10)
試験水圧MPa(kgf/cm2)
2.0(20)

【特長】

ショルダー形式のヴィクトリックジョイントです。
パイプにショルダーカラー溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。
ボルト2本を締め込むことで施工完了するため、施工が容易な接続方法です。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

S-0 ヴィクトリックジョント ショルダー形式 (SBR)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ

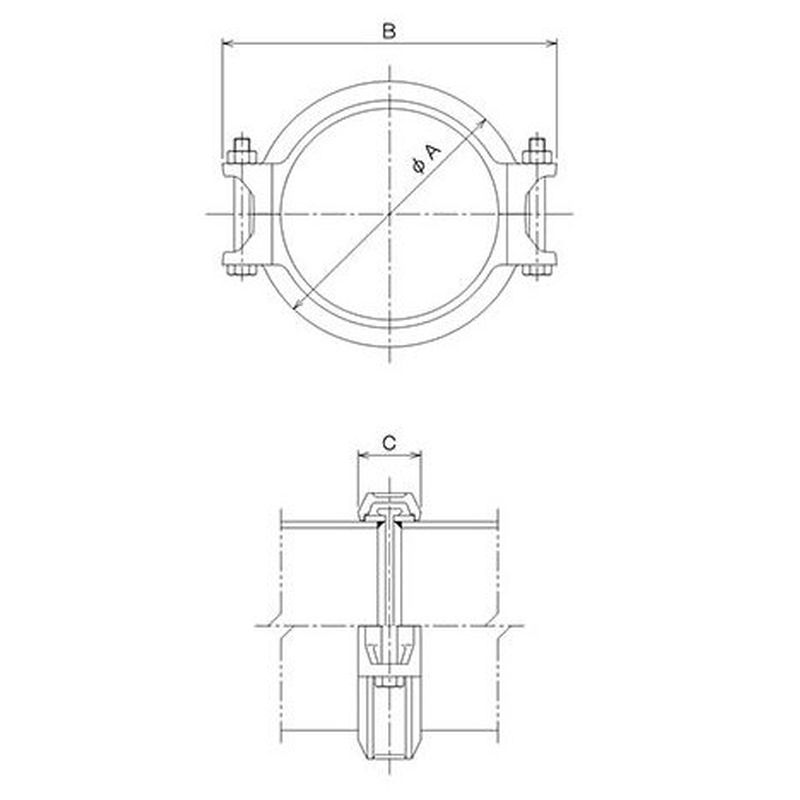

A(mm)
B(mm)
C(mm)
ボルトナットdXL
参考標準価格
数量
2428510
S-0-SBR-20A
25A
64
104
42
M10X55
お問合せ下さい
2428511
S-0-SBR-25A
32A
-
-
-
-
お問合せ下さい
2428512
S-0-SBR-32A
50A
92
131
43
M10X55
5,480円
2428513
S-0-SBR-50A
80A
123
162
42
M10X65
7,320円
2428514
S-0-SBR-80A
100A
153
202
46
M12X80
9,440円
2428515
S-0-SBR-100A
125A
180
230
48
M12X80
11,310円
2428516
S-0-SBR-125A
150A
210
256
48
M12X100
13,800円
2428517
S-0-SBR-150A
200A
272
329
56
M16X110
25,160円
2428518
S-0-SBR-200A
250A
327
399
61
M20X125
お問合せ下さい
2428519
S-0-SBR-250A
300A
379
448
63
M20X145
お問合せ下さい
