メーカー名:日本ヴィクトリック

S-1 ヴィクトリックジョント ショルダー形式 (SBR)

材質

ハウジング
FCD450-10他
塗装
フタル酸樹脂塗料
ボルト・ナット
S25C
ゴムリング
SBR

商品仕様

常用圧力MPa(kgf/cm2)
~40:2.0(20)
50A~:10.3(105)
試験水圧MPa(kgf/cm2)
~40A:2.0(20)
50A~:4.0(40)

【特長】

ショルダー形式のヴィクトリックジョイントです。
パイプにショルダーカラー溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。
ボルト2本を締め込むことで施工完了するため、施工が容易な接続方法です。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

S-1 ヴィクトリックジョント ショルダー形式 (SBR)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ

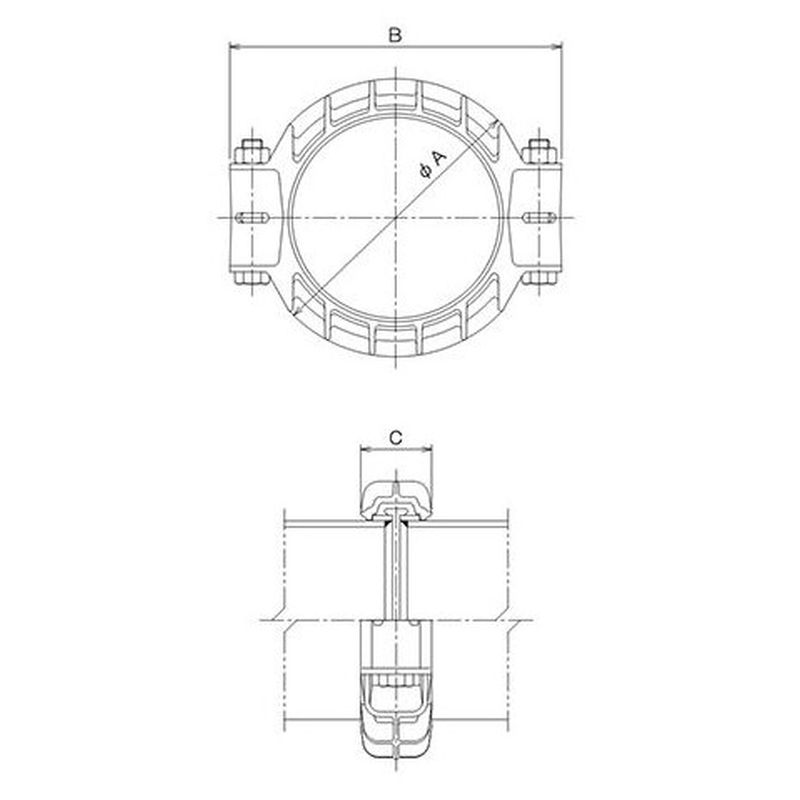

A(mm)
B(mm)
C(mm)
ボルトナットdXL
参考標準価格
数量
2428520
S-1-SBR-25A
25A
72
114
46
M12X40
お問合せ下さい
2428521
S-1-SBR-32A
32A
-
-
-
-
お問合せ下さい
2428522
S-1-SBR-40A
40A
87
125
45
M12X60
6,150円
2428523
S-1-SBR-50A
50A
98
140
43
M12X55
6,290円
2428524
S-1-SBR-65A
65A
114
156
43
M12X60
7,370円
2428525
S-1-SBR-80A
80A
133
170
44
M12X70
8,770円
2428526
S-1-SBR-90A
90A
154
186
51
M12X80
お問合せ下さい
2428527
S-1-SBR-100A
100A
170
199
51
M12X80
11,780円
2428528
S-1-SBR-125A
125A
201
242
54
M16X100
17,030円
2428529
S-1-SBR-150A
150A
231
267
57
M16X110
22,450円
2428530
S-1-SBR-200A
200A
287
342
60
M20X135
37,280円
2428531
S-1-SBR-250A
250A
354
384
76
M20X150
60,790円
2428532
S-1-SBR-300A
300A
411
457
80
M22X155
78,660円
