メーカー名:日本ヴィクトリック

G-0 ヴィクトリックジョント グルーブ形式 (SBR)

材質

ハウジング
FCD450-10他
塗装
フタル酸樹脂塗料
ボルト・ナット
S25C
ゴムリング
SBR

商品仕様

常用圧力MPa(kgf/cm2)
1.0(10)
試験水圧MPa(kgf/cm2)
2.0(20)

【特長】

グルーブ形式のヴィクトリックジョイントです。
パイプに溝加工を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しており、溝加工には転造(ロールグルーブ)、切削(カットグルーブ)があります。
加工に火気を使用せず、ボルト2本を締め込むことで施工完了するため、施工が容易且つ安全・安価な接続方法です。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

G-0 ヴィクトリックジョント グルーブ形式 (SBR)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ

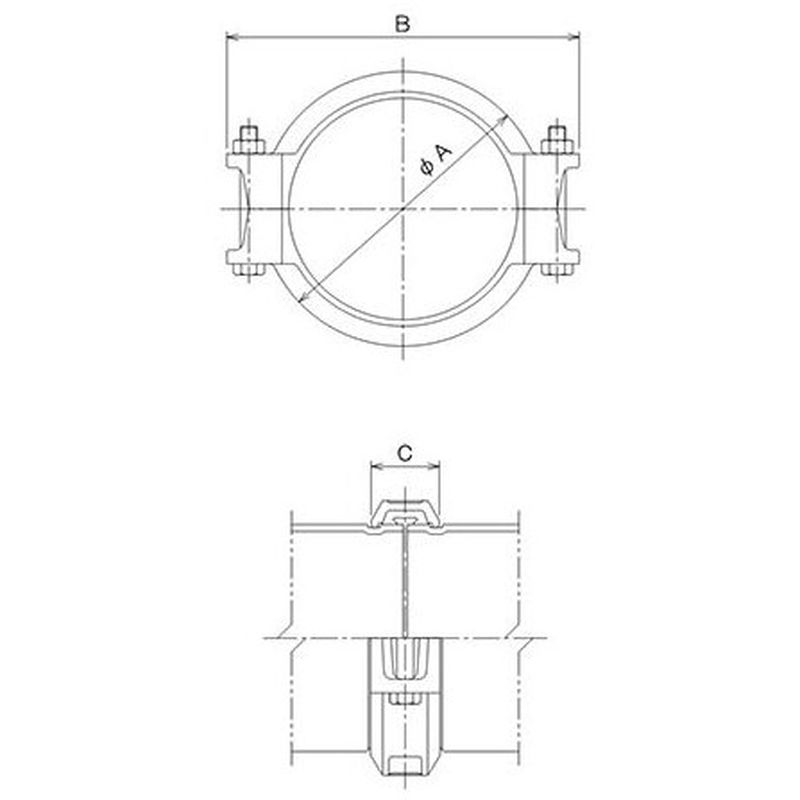

A(mm)
B(mm)
C(mm)
ボルトナットdXL
(標準品)
入数

参考標準価格
数量
2428533
G-0-SBR-25A
25A
-
-
-
-

お問合せ下さい
2428534
G-0-SBR-32A
32A
-
-
-
-

お問合せ下さい
2428535
G-0-SBR-40A
40A
-
-
-
-

お問合せ下さい
2428536
G-0-SBR-50A
50A
86
129
42
M10X55
12
3,530円
2428537
G-0-SBR-65A
65A
101
151
42
M12X60
12
3,930円
2428538
G-0-SBR-80A
80A
116
156
44
M12X65
8
4,330円
2428539
G-0-SBR-100A
100A
147
196
47
M12X80
6
7,040円
2428540
G-0-SBR-125A
125A
173
221
48
M12X80
3
9,840円
2428541
G-0-SBR-150A
150A
200
247
48
M12X100
3
10,740円
2428542
G-0-SBR-200A
200A
259
320
59
M16X110

22,720円
2428543
G-0-SBR-250A
250A
315
383
59
M20X125

47,410円
2428544
G-0-SBR-300A
300A
367
437
60
M20X145

54,550円
