メーカー名:日本ヴィクトリック

C-1 ヴィクトリックジョント ショルダー形式 (SBR)

材質

ハウジング
FCD450-10他
塗装
フタル酸樹脂塗料
ボルト・ナット
S25C他
ゴムリング
SBR

商品仕様

常用圧力MPa(kgf/cm2)
1.0(10)※500Aを除く
試験水圧MPa(kgf/cm2)
1.7(17.5)※500Aを除く

【特長】

ショルダー形式の鋳鉄管用ヴィクトリックジョイントです。
鋳鉄管をショルダー形式に成形し行い抜け止めとする型式です。
取り付け後に若干の可動性能を有しています。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

C-1 ヴィクトリックジョント ショルダー形式 (SBR)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ

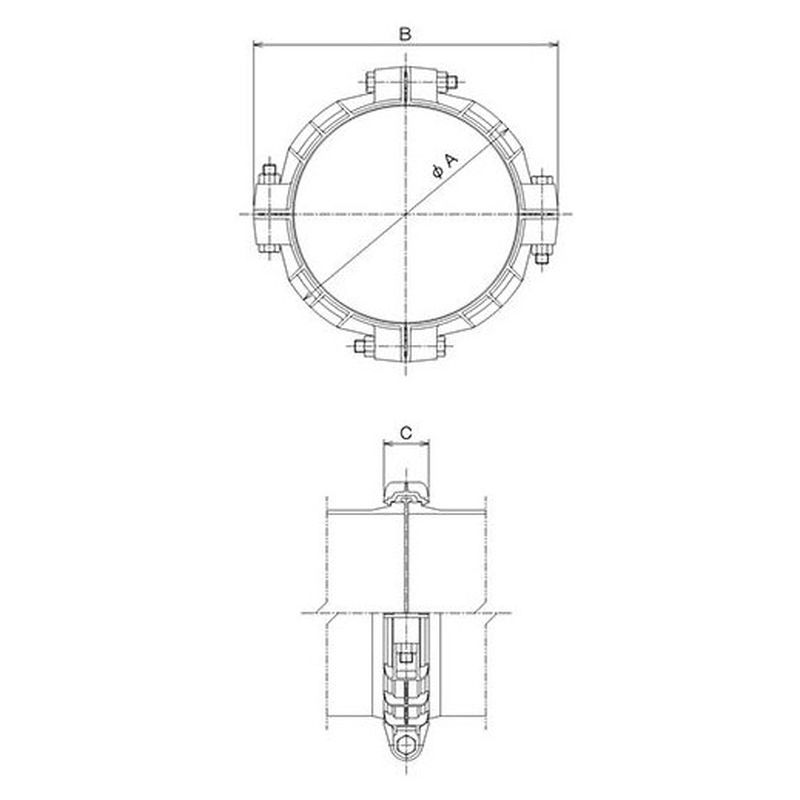

A(mm)
B(mm)
C(mm)
割数
ボルト
ボルト本数(本)
参考標準価格
数量
2428565
C-1-SBR-50A
50A
99
144
43
2
M12X60
2
6,730円
2428566
C-1-SBR-75A
75A
129
176
49
2
M12X80
2
13,630円
2428567
C-1-SBR-100A
100A
179
222
59
2
M16X100
2
19,180円
2428568
C-1-SBR-125A
125A
211
253
62
2
M16X110
2
お問合せ下さい
2428569
C-1-SBR-150A
150A
238
286
65
2
M20X125
2
28,670円
2428570
C-1-SBR-200A
200A
310
352
76
2
M20X135
2
お問合せ下さい
2428571
C-1-SBR-250A
250A
375
409
83
2
M20X150
2
お問合せ下さい
2428572
C-1-SBR-300A
300A
424
476
79
2
M22X165
2
お問合せ下さい
