メーカー名:日本ヴィクトリック

S-0 分岐ジョイント (SBR)

材質

ハウジング
FCMB310
ハウジング塗装
フタル酸樹脂塗装
ボルト・ナット
SS400
ゴムリング
SBR

商品仕様

用途
仮設配管等
常用圧力MPa(kgf/cm2)
1.0(10)
試験水圧MPa(kgf/cm2)
2.0(20)

【特長】

ショルダー形式のヴィクトリックジョイントです。
ヴィクトリックジョイントの一部に取り出しを設け、管の接続と分岐の2つの機能を持った製品です。
取り出し口はネジ接続です。
20mmまたは25mmの管の分岐が出来ます。

【注意事項】

分岐ジョイントの取扱いはヴィクトリックジョイントと同じですが、取り出し口がついているため、この部分の取扱いには特にご注意ください。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

S-0 分岐ジョイント (SBR)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番

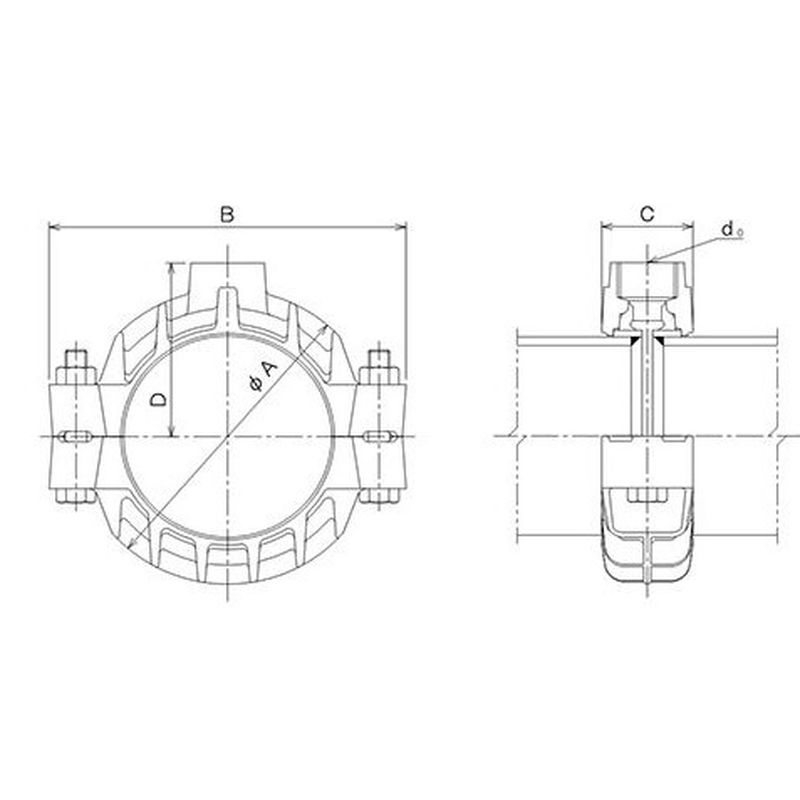

サイズ
A(mm)
B(mm)
C(mm)
D(mm)
d
ボルトナットdXL
参考標準価格
数量
2428577
ブンキS-0-SBR-80A
80A
123
162
42
87
25A
M10X65
16,490円
