メーカー名：三興マテリアルサプライ　株式会社

SBS-□C-□RC バルクヘッドフィメールコネクター インチチューブ

SBS-□C-□RC バルクヘッドフィメールコネクター インチチューブ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604またはC3771
ナット
JIS H3250 C3604
スリーブ
JIS H3250 C5441

商品仕様

最高使用圧力(MPa)
6.86[70kgf/cm2](常温)
使用温度範囲(℃)
-45~150
タイプ
インチサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦（ねじり）力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SBS-□C-□RC バルクヘッドフィメールコネクター インチチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ

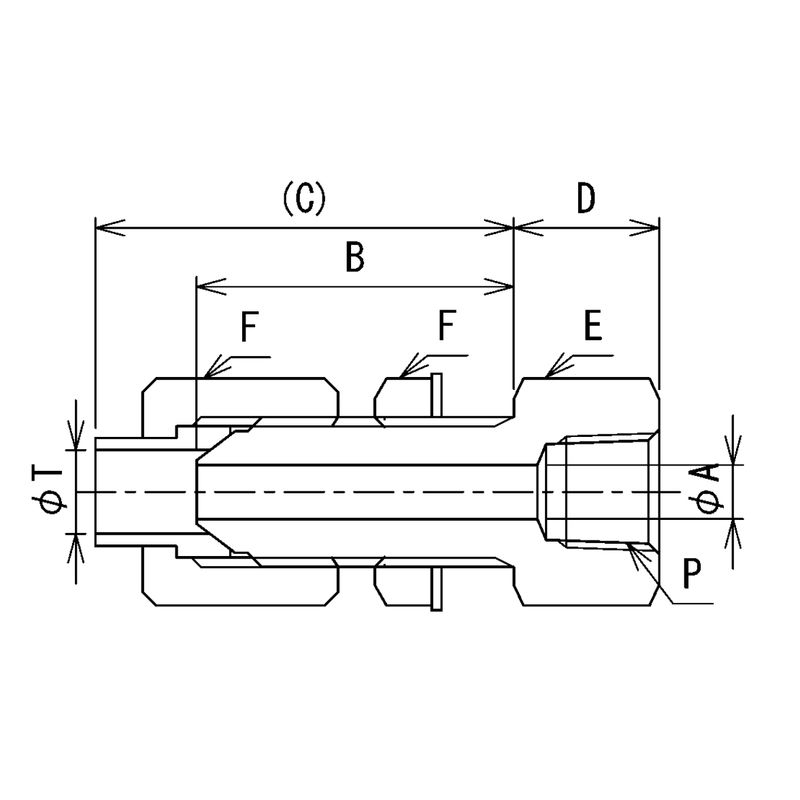

A最小穴径(mm)
B本体長さ(mm)
C組込長さ(mm)
D本体長さ(mm)
E六角対辺(mm)
F六角対辺(mm)
ﾊﾟﾈﾙ取付穴径(mm)
参考標準価格
数量
2431944
SBS-4C-2RC
6.35(1/4") x Rc1/8
4
27
34.5
14
17
14
11.5
お問合せ下さい
2431945
SBS-4C-4RC
6.35(1/4") x Rc1/4
4
27
34.5
17
17
14
11.5
お問合せ下さい
2431946
SBS-4C-6RC
6.35(1/4") x Rc3/8
4
27
34.5
20
21
14
11.5
お問合せ下さい
2431947
SBS-4C-8RC
6.35(1/4") x Rc1/2
4
27
34.5
23
26
14
11.5
お問合せ下さい
2431948
SBS-6C-4RC
9.52(3/8") x Rc1/4
7
30
39
17
19
19
16
お問合せ下さい
2431949
SBS-6C-6RC
9.52(3/8") x Rc3/8
7
30
39
20
21
19
16
お問合せ下さい
2431950
SBS-6C-8RC
9.52(3/8") x Rc1/2
7
31
40
23
26
19
16
お問合せ下さい
2431951
SBS-8C-4RC
12.7(1/2") x Rc1/4
10
33
42.5
17
23
23
19.5
お問合せ下さい
2431952
SBS-8C-6RC
12.7(1/2") x Rc3/8
10
33
42.5
20
23
23
19.5
お問合せ下さい
2431953
SBS-8C-8RC
12.7(1/2") x Rc1/2
10
34
43.5
23
26
23
19.5
お問合せ下さい
