メーカー名:三興マテリアルサプライ 株式会社

SKD-□C-0 バルクヘッドユニオン インチサイズチューブ

材質

本体
JIS H3250 C3604または、C3771
ナット
JIS H3250 C3604
フェルール
JIS H3250 C3604

商品仕様

最高使用圧力(MPa)
7.8~20.6[80~210kgf/cm2]
※使用するチューブによって変化します。
使用温度範囲(℃)
-45~150
タイプ
インチサイズチューブ用
適用チューブ
銅管 JIS H3300、C1020T、C1220T 質別0~1/2H
外径精度±0.1mm
シームレスチューブ
肉厚1mm以上
チューブ表面(特に継手に差し込む部分)に傷の無いもの
チューブは扁平でないもの
チューブの曲げは、チューブベンダーを使用することを推奨します。

【特長】

銅管用ダブルフェルールタイプは、フロントフェルールとバックフェルールの2つのフェルールによりチューブをサポートする構造であり、銅チューブの破壊圧の1/4程度まで使用することが出来ます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SKD-□C-0 バルクヘッドユニオン インチサイズチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード

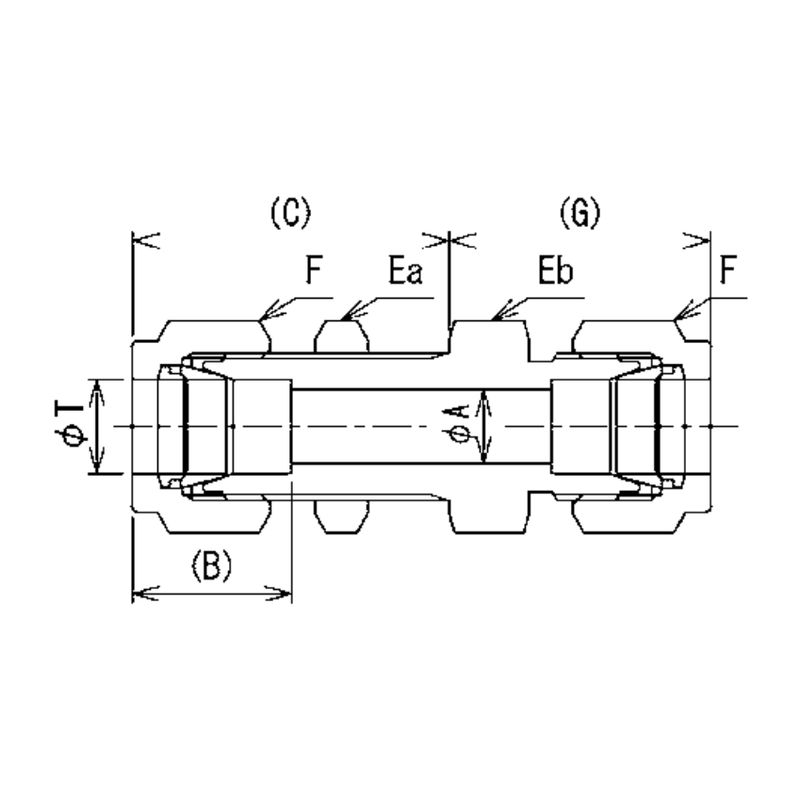

品番
サイズ
A最小穴径(mm)
B差込深さ(mm)
C組込長さ(mm)
Ea六角対辺(mm)
Eb六角対辺(mm)
F六角対辺(mm)
G組込長さ(mm)
参考標準価格
数量
2431956
SKD-4C-0
6.35(1/4")
4.8
15.5
34.6
16
16
14
26.1
お問合せ下さい
2431957
SKD-6C-0
9.52(3/8")
7.5
17.2
37.7
19
19
17
28.2
お問合せ下さい
2431958
SKD-8C-0
12.7(1/2")
10.4
23
41.4
24
24
22
31.5
お問合せ下さい
