メーカー名：三興マテリアルサプライ　株式会社

SPD-□C-□RC フィメールコネクター(テーパーネジタイプ) インチサイズチューブ

SPD-□C-□RC フィメールコネクター(テーパーネジタイプ) インチサイズチューブ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604または､C3771
ナット
JIS H3250 C3604
フェルール
JIS H3250 C3604

商品仕様

最高使用圧力(MPa)
7.8~20.6[80~210kgf/cm2]
※使用するチューブによって変化します｡
使用温度範囲(℃)
-45~150
タイプ
インチサイズチューブ用
適用チューブ
銅管 JIS H3300､C1020T､C1220T 質別0~1/2H
外径精度±0.1mm
シームレスチューブ
肉厚1mm以上
チューブ表面(特に継手に差し込む部分)に傷の無いもの
チューブは扁平でないもの
チューブの曲げは､チューブベンダーを使用することを推奨します｡

【特長】

銅管用ダブルフェルールタイプは、フロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートする構造であり、銅チューブの破壊圧の１／４程度まで使用することが出来ます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SPD-□C-□RC フィメールコネクター(テーパーネジタイプ) インチサイズチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

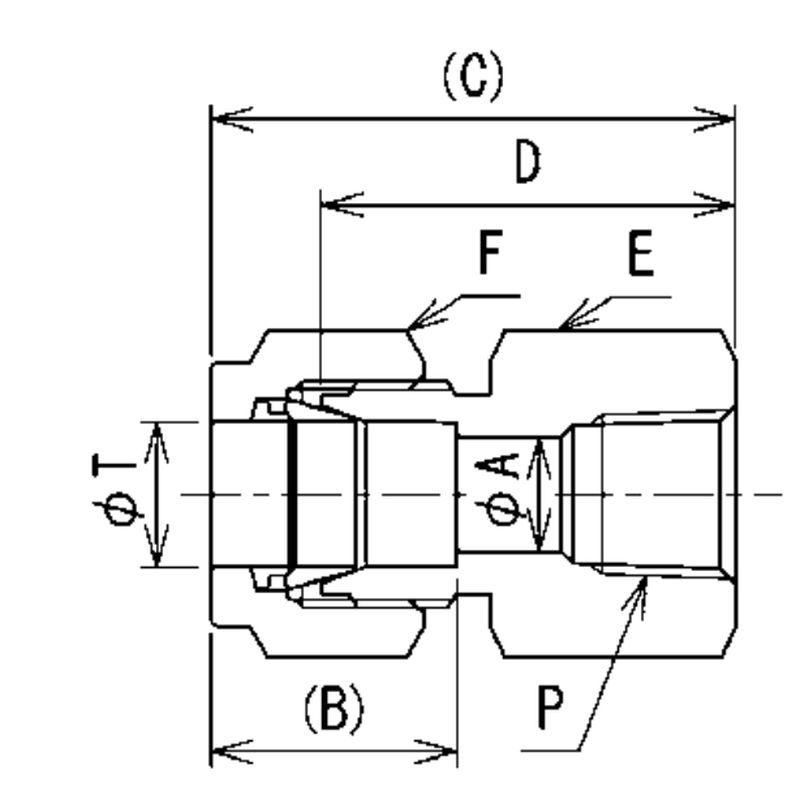

発注コード
品番
サイズ
A最小穴径(mm)
B差込深さ(mm)
C組込長さ(mm)
D本体長さ(mm)
E六角対辺(mm)
F六角対辺(mm)
参考標準価格
数量
2431972
SPD-4C-4RC
6.35(1/4") x Rc1/4
4.8
15.5
36.1
28.5
19
14
お問合せ下さい
2431973
SPD-4C-6RC
6.35(1/4") x Rc3/8
4.8
15.5
38.1
30.5
22
14
お問合せ下さい
2431974
SPD-4C-8RC
6.35(1/4") x Rc1/2
4.8
15.5
43.1
35.5
27
14
お問合せ下さい
2431975
SPD-6C-4RC
9.52(3/8") x Rc1/4
7.5
17.2
37.7
30
19
17
お問合せ下さい
2431976
SPD-6C-6RC
9.52(3/8") x Rc3/8
7.5
17.2
39.7
32
22
17
お問合せ下さい
2431977
SPD-6C-8RC
9.52(3/8") x Rc1/2
7.5
17.2
44.7
37
27
17
お問合せ下さい
