ホーム>バルブ>ニードルバルブ>ニードルバルブ　青銅・黄銅

メーカー名：三興マテリアルサプライ　株式会社

SVDD-□C-□R ミニチュアバルブ (低圧ニードル弁) インチサイズチューブ

SVDD-□C-□R ミニチュアバルブ (低圧ニードル弁) インチサイズチューブ
画像クリックで拡大表示

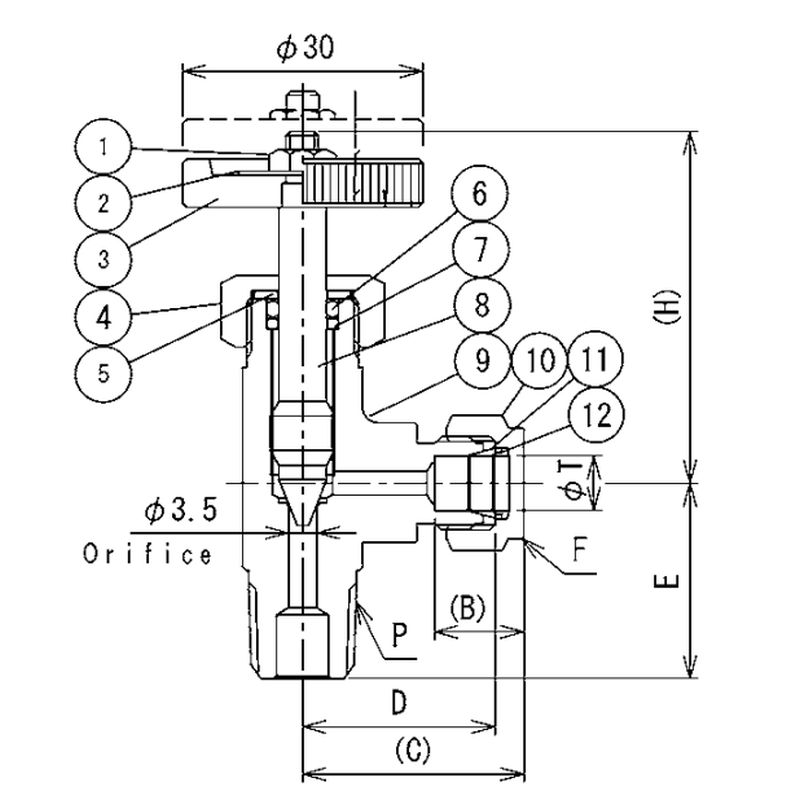

材質

①ハンドルナット
SUS304
②ネームプレート
A1050
③ハンドル車
C3604B
④グランドナット
C3604B
⑤グランド
C2801
⑥OリングP6
フッ素ゴム
⑦パッキンワッシャー
C2801
⑧弁棒
SUS304
⑨弁箱
C3771
⑩袋ナット
C3604B
⑪フロントリング
C3604B
⑫バックリング
C3604B

商品仕様

最高使用圧力(MPa)
2.94(38℃)
2.33(125℃)
使用温度範囲(℃)
-20~125
タイプ
インチサイズチューブ用
適用チューブ
銅管 JIS H3300､C1020T､C1220T 質別0~1/2H
外径精度±0.1mm
シームレスチューブ
肉厚1mm以上
チューブ表面(特に継手に差し込む部分)に傷の無いもの
チューブは扁平でないもの
チューブの曲げは､チューブベンダーを使用することを推奨します｡

【特長】

銅管用ダブルフェルールタイプは、フロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートする構造であり、銅チューブの破壊圧の１／４程度まで使用することが出来ます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SVDD-□C-□R ミニチュアバルブ (低圧ニードル弁) インチサイズチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ
B差込深さ(mm)
C組込長さ(mm)
D本体長さ(mm)
E本体長さ(mm)
F六角対辺(mm)
H全閉(mm)
H全開(mm)
参考標準価格
数量
2432042
SVDD-4C-2R
6.35(1/4") x R1/8
15.5
30.6
23.0
23.0
14
35
40
お問合せ下さい
2432043
SVDD-4C-4R
6.35(1/4") x R1/4
15.5
30.6
23.0
25.5
14
35
40
お問合せ下さい
2432044
SVDD-4C-6R
6.35(1/4") x R3/8
15.5
30.6
23.0
26.0
14
35
40
お問合せ下さい
2432045
SVDD-6C-4R
9.52(3/8") x R1/4
17.2
32.7
25.0
26.0
17
35
40
お問合せ下さい
2432046
SVDD-6C-6R
9.52(3/8") x R3/8
17.2
32.7
25.0
26.0
17
35
40
お問合せ下さい
2432047
SVDD-8C-4R
12.7(1/2") x R1/4
23.0
37.4
27.0
28.0
22
39
44
お問合せ下さい
2432048
SVDD-8C-6R
12.7(1/2") x R3/8
23.0
37.4
27.0
28.0
22
39
44
お問合せ下さい
