メーカー名：三興マテリアルサプライ　株式会社

SVDS-□C-□R ミニチュアバルブ (低圧ニードル弁) インチチューブ

SVDS-□C-□R ミニチュアバルブ (低圧ニードル弁) インチチューブ
画像クリックで拡大表示

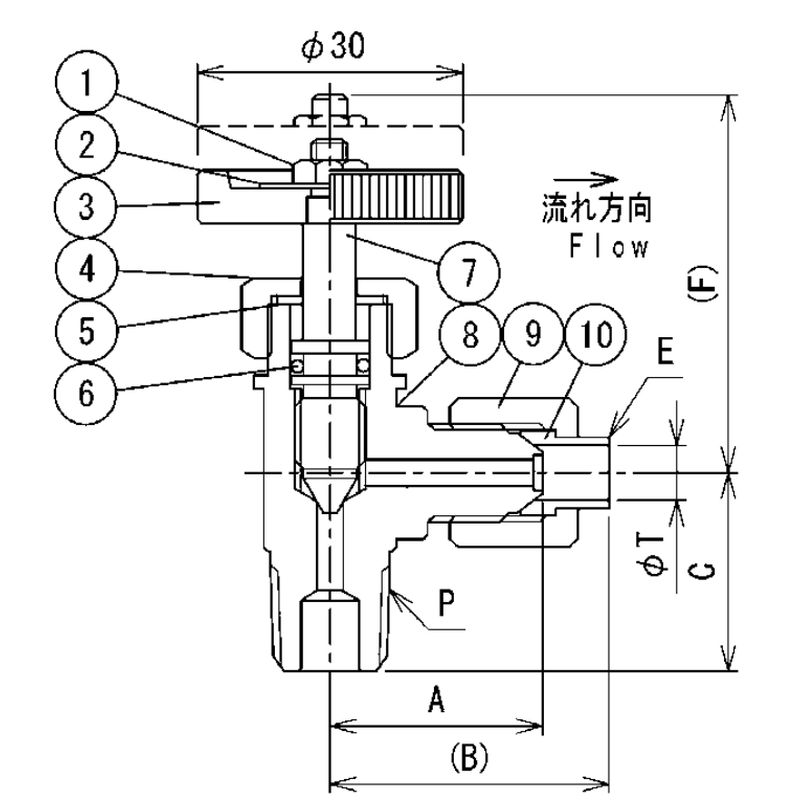

材質

①ハンドルナット
SUS304
②ネームプレート
A1050
③ハンドル車
C3604B
④グランドナット
C3604B
⑤グランド
PTFE
⑥OリングP6
フッ素ゴム
⑦弁棒
SUS304
⑧弁箱
C3771
⑨フレアーナット
C3604B
⑩フレアースリーブ
C5441
⑪パネルナット
C3604B

商品仕様

最高使用圧力(MPa)
2.94(38℃)
2.33(125℃)
使用温度範囲(℃)
-20~125
タイプ
インチサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦（ねじり）力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SVDS-□C-□R ミニチュアバルブ (低圧ニードル弁) インチチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ
ｵﾘﾌｨｽ径(mm)
A本体長さ(mm)
B組込長さ(mm)
C本体長さ(mm)
E六角対辺(mm)
F全閉(mm)
F全開(mm)
参考標準価格
数量
2432053
SVDS-4C-2R
6.35(1/4") x R1/8
3.0
24.0
31.5
24.0
14
33.5
37.0
お問合せ下さい
2432054
SVDS-4C-4R
6.35(1/4") x R1/4
3.0
24.0
31.5
24.0
14
33.5
37.0
お問合せ下さい
2432055
SVDS-4C-6R
6.35(1/4") x R3/8
3.0
24.0
31.5
26.0
14
33.5
37.0
お問合せ下さい
2432056
SVDS-6C-4R
9.52(3/8") x R1/4
5.0
29.0
38.0
29.0
19
39.0
44.0
お問合せ下さい
2432057
SVDS-6C-6R
9.52(3/8") x R3/8
5.0
29.0
38.0
29.0
19
39.0
44.0
お問合せ下さい
2432058
SVDS-6C-8R
9.52(3/8") x R1/2
5.0
29.0
38.0
32.0
19
39.0
44.0
お問合せ下さい
2432059
SVDS-8C-4R
12.7(1/2") x R1/4
5.0
31.0
40.5
29.0
23
39.0
44.0
お問合せ下さい
2432060
SVDS-8C-6R
12.7(1/2") x R3/8
5.0
31.0
40.5
29.0
23
39.0
44.0
お問合せ下さい
2432061
SVDS-8C-8R
12.7(1/2") x R1/2
5.0
31.0
40.5
32.0
23
39.0
44.0
お問合せ下さい
