メーカー名：三興マテリアルサプライ　株式会社

SVBD-□C-0 ミニチュアバルブ (低圧ニードル弁) インチサイズチューブ

画像クリックで拡大表示

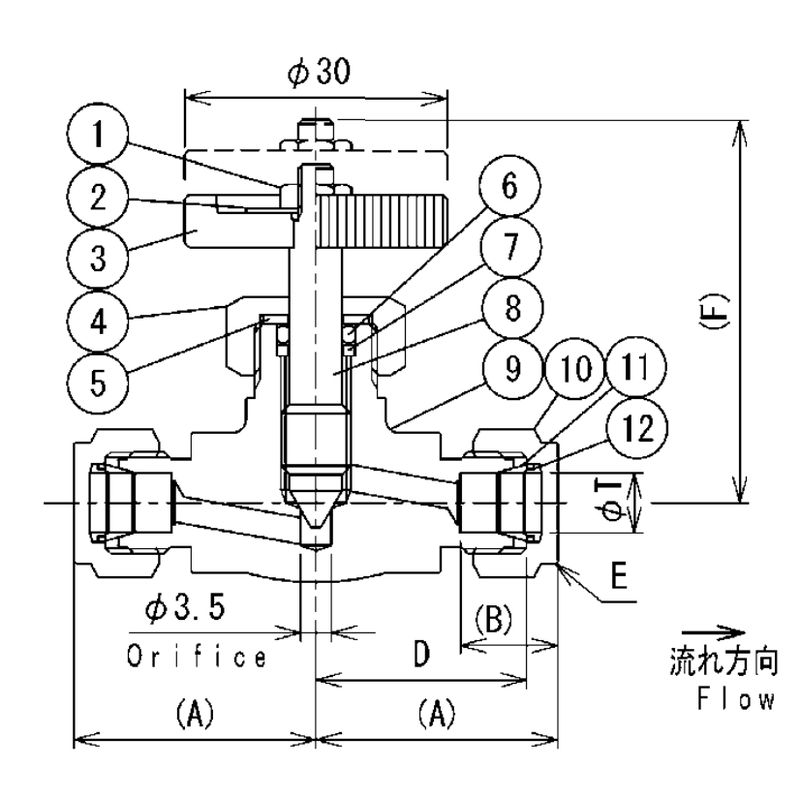

材質

①ハンドルナット: SUS304

②ネームプレート: A1050

③ハンドル車: C3604B

④グランドナット: C3604B

⑤グランド: C2801

⑥OリングP6: フッ素ゴム

⑦パッキンワッシャー: C2801

⑧弁棒: SUS304

⑨弁箱: C3771

⑩袋ナット: C3604B

⑪フロントリング: C3604B

⑫バックリング: C3604B

商品仕様

最高使用圧力(MPa): 2.94(38℃)
2.33(125℃)

使用温度範囲(℃): -20~125

タイプ: インチサイズチューブ用

適用チューブ: 銅管 JIS H3300､C1020T､C1220T 質別0~1/2H
外径精度±0.1mm
シームレスチューブ
肉厚1mm以上
チューブ表面(特に継手に差し込む部分)に傷の無いもの
チューブは扁平でないもの
チューブの曲げは､チューブベンダーを使用することを推奨します｡

【特長】

銅管用ダブルフェルールタイプは、フロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートする構造であり、銅チューブの破壊圧の１／４程度まで使用することが出来ます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

この商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SVBD-□C-0 ミニチュアバルブ (低圧ニードル弁) インチサイズチューブ

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

発注コード

品番

サイズ

A組込長さ(mm)

B差込深さ(mm)

D本体長さ(mm)

E六角対辺(mm)

F全閉(mm)

F全開(mm)

参考標準価格

数量

2432090

SVBD-4C-0

6.35(1/4")

30.5

15.5

23.0

お問合せ下さい

2432091

SVBD-6C-0

9.52(3/8")

32.7

17.2

25.0

お問合せ下さい

2432092

SVBD-8C-0

12.7(1/2")

37.5

23.0

27.0

お問合せ下さい
