ホーム>バルブ>ニードルバルブ>ニードルバルブ　青銅・黄銅

メーカー名：三興マテリアルサプライ　株式会社

SVFD-□C-□R ミニチュアバルブ(低圧ニードル弁･パネル取付タイプ) インチサイズチューブ

SVFD-□C-□R ミニチュアバルブ(低圧ニードル弁･パネル取付タイプ) インチサイズチューブ
画像クリックで拡大表示

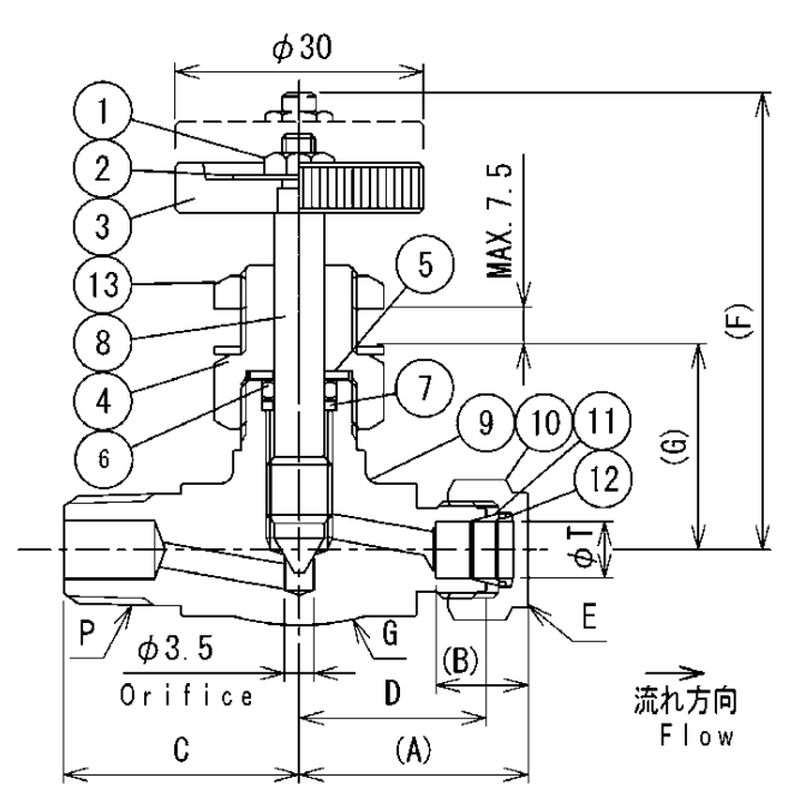

材質

①ハンドルナット
SUS304
②ネームプレート
A1050
③ハンドル車
C3604B
④グランドナット
C3604B
⑤グランド
C2801
⑥OリングP6
フッ素ゴム
⑦パッキンワッシャー
C2801
⑧弁棒
SUS304
⑨弁箱
C3771
⑩袋ナット
C3604B
⑪フロントリング
C3604B
⑫バックリング
C3604B
⑬パネルナット
C3604B

商品仕様

最高使用圧力(MPa)
2.94(38℃)
2.33(125℃)
使用温度範囲(℃)
-20~125
タイプ
インチサイズチューブ用
適用チューブ
銅管 JIS H3300､C1020T､C1220T 質別0~1/2H
外径精度±0.1mm
シームレスチューブ
肉厚1mm以上
チューブ表面(特に継手に差し込む部分)に傷の無いもの
チューブは扁平でないもの
チューブの曲げは､チューブベンダーを使用することを推奨します｡

【特長】

銅管用ダブルフェルールタイプは、フロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートする構造であり、銅チューブの破壊圧の１／４程度まで使用することが出来ます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SVFD-□C-□R ミニチュアバルブ(低圧ニードル弁･パネル取付タイプ) インチサイズチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ
A組込長さ(mm)
B差込深さ(mm)
C本体長さ(mm)
D本体長さ(mm)
E六角対辺(mm)
F全閉(mm)
F全開(mm)
参考標準価格
数量
2432133
SVFD-4C-4R
6.35(1/4") x R1/4
30.5
15.5
25.5
23.0
14
48.5
53.5
お問合せ下さい
2432134
SVFD-4C-6R
6.35(1/4") x R3/8
30.5
15.5
26.0
23.0
14
48.5
53.5
お問合せ下さい
2432135
SVFD-6C-4R
9.52(3/8") x R1/4
32.7
17.2
25.5
25.0
17
48.5
53.5
お問合せ下さい
2432136
SVFD-6C-6R
9.52(3/8") x R3/8
32.7
17.2
26.0
25.0
17
48.5
53.5
お問合せ下さい
2432137
SVFD-8C-4R
12.7(1/2") x R1/4
37.5
23.0
28.0
27.0
22
48.5
53.5
お問合せ下さい
2432138
SVFD-8C-6R
12.7(1/2") x R3/8
37.5
23.0
28.0
27.0
22
48.5
53.5
お問合せ下さい
