メーカー名：三興マテリアルサプライ　株式会社

SLS-□C-□R メールエルボコネクター(テーパーネジタイプ) インチチューブ

SLS-□C-□R メールエルボコネクター(テーパーネジタイプ) インチチューブ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604またはC3771
ナット
JIS H3250 C3604
スリーブ
JIS H3250 C5441

商品仕様

最高使用圧力(MPa)
6.86[70kgf/cm2](常温)
使用温度範囲(℃)
-45~150
タイプ
インチサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦（ねじり）力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SLS-□C-□R メールエルボコネクター(テーパーネジタイプ) インチチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

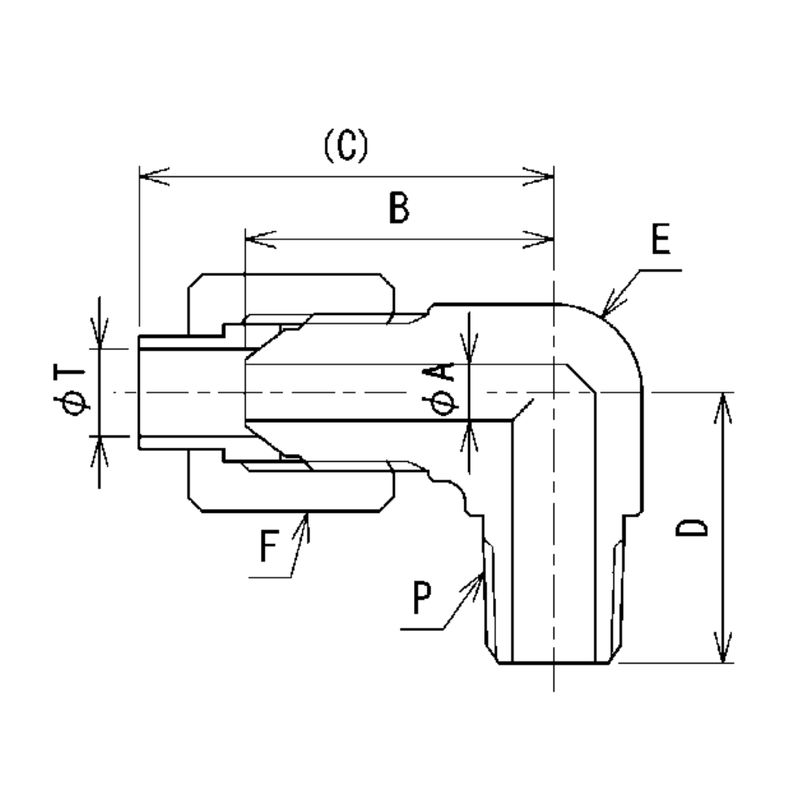

発注コード
品番
サイズ
A最小穴径(mm)
B本体長さ(mm)
C組込長さ(mm)
D本体長さ(mm)
E二面幅(mm)
F六角対辺(mm)
参考標準価格
数量
2432175
SLS-4C-2R
6.35(1/4") x R1/8
4
21
28.5
23
14
14
お問合せ下さい
2432176
SLS-4C-4R
6.35(1/4") x R1/4
4
21
28.5
24
14
14
お問合せ下さい
2432177
SLS-4C-6R
6.35(1/4") x R3/8
4
24
31.5
28
17
14
お問合せ下さい
2432178
SLS-4C-8R
6.35(1/4") x R1/2
4
27
34.5
33
21
14
お問合せ下さい
2432179
SLS-6C-4R
9.52(3/8") x R1/4
6
26
35
26
17
19
お問合せ下さい
2432180
SLS-6C-6R
9.52(3/8") x R3/8
7
26
35
28
17
19
お問合せ下さい
2432181
SLS-6C-8R
9.52(3/8") x R1/2
7
29
38
33
21
19
お問合せ下さい
2432182
SLS-8C-4R
12.7(1/2") x R1/4
7
31
40.5
29
21
23
お問合せ下さい
2432183
SLS-8C-6R
12.7(1/2") x R3/8
10
31
40.5
31
21
23
お問合せ下さい
2432184
SLS-8C-8R
12.7(1/2") x R1/2
10
31
40.5
33
21
23
お問合せ下さい
