メーカー名：三興マテリアルサプライ　株式会社

SHS-□C-□R メールコネクター(テーパーネジタイプ) インチチューブ

SHS-□C-□R メールコネクター(テーパーネジタイプ) インチチューブ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604またはC3771
ナット
JIS H3250 C3604
スリーブ
JIS H3250 C5441

商品仕様

最高使用圧力(MPa)
6.86[70kgf/cm2](常温)
使用温度範囲(℃)
-45~150
タイプ
インチサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦（ねじり）力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SHS-□C-□R メールコネクター(テーパーネジタイプ) インチチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ

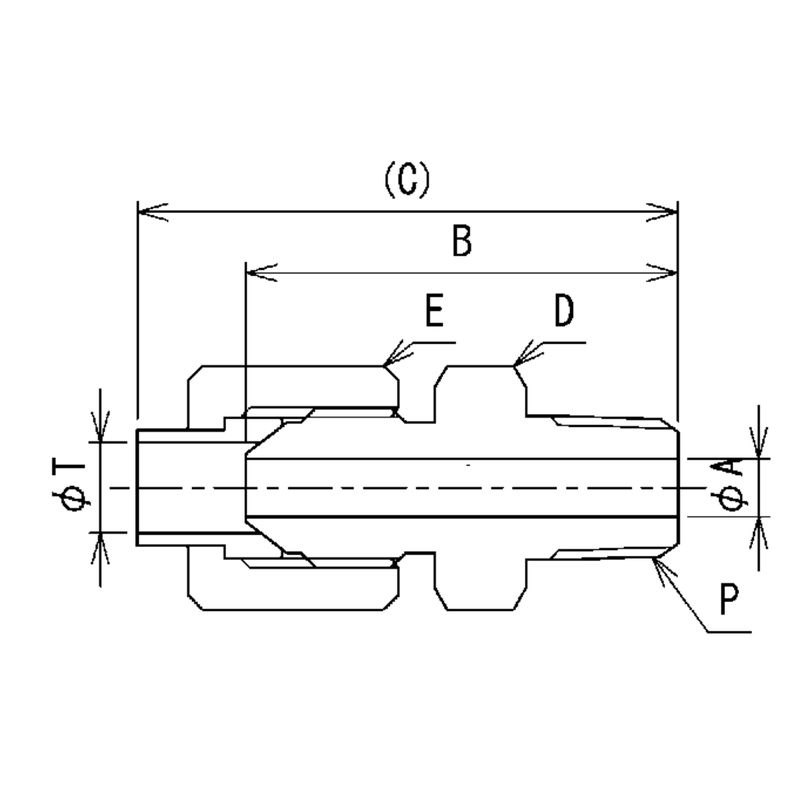

A最小穴径(mm)
B本体長さ(mm)
C組込長さ(mm)
D六角対辺(mm)
E六角対辺(mm)
参考標準価格
数量
2432220
SHS-4C-2R
6.35(1/4") x R1/8
4
29
36.6
14
14
お問合せ下さい
2432221
SHS-4C-4R
6.35(1/4") x R1/4
4
31
38.5
14
14
お問合せ下さい
2432222
SHS-4C-6R
6.35(1/4") x R3/8
4
34.5
42
19
14
お問合せ下さい
2432223
SHS-4C-8R
6.35(1/4") x R1/2
4
38.5
46
23
14
お問合せ下さい
2432224
SHS-6C-4R
9.52(3/8") x R1/4
6
33.5
42.5
17
19
お問合せ下さい
2432225
SHS-6C-6R
9.52(3/8") x R3/8
7
36.5
45.5
19
19
お問合せ下さい
2432226
SHS-6C-8R
9.52(3/8") x R1/2
7
40.5
49.5
23
19
お問合せ下さい
2432227
SHS-8C-4R
12.7(1/2") x R1/4
6
36
45.5
21
23
お問合せ下さい
2432228
SHS-8C-6R
12.7(1/2") x R3/8
10
38
47.5
21
23
お問合せ下さい
2432229
SHS-8C-8R
12.7(1/2") x R1/2
10
42
51.5
23
23
お問合せ下さい
