メーカー名:三興マテリアルサプライ 株式会社

SLS-□C-0 ユニオンエルボ インチチューブ

材質

本体
JIS H3250 C3604またはC3771
ナット
JIS H3250 C3604
スリーブ
JIS H3250 C5441

商品仕様

最高使用圧力(MPa)
6.86[70kgf/cm2](常温)
使用温度範囲(℃)
-45~150
タイプ
インチサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦(ねじり)力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SLS-□C-0 ユニオンエルボ インチチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

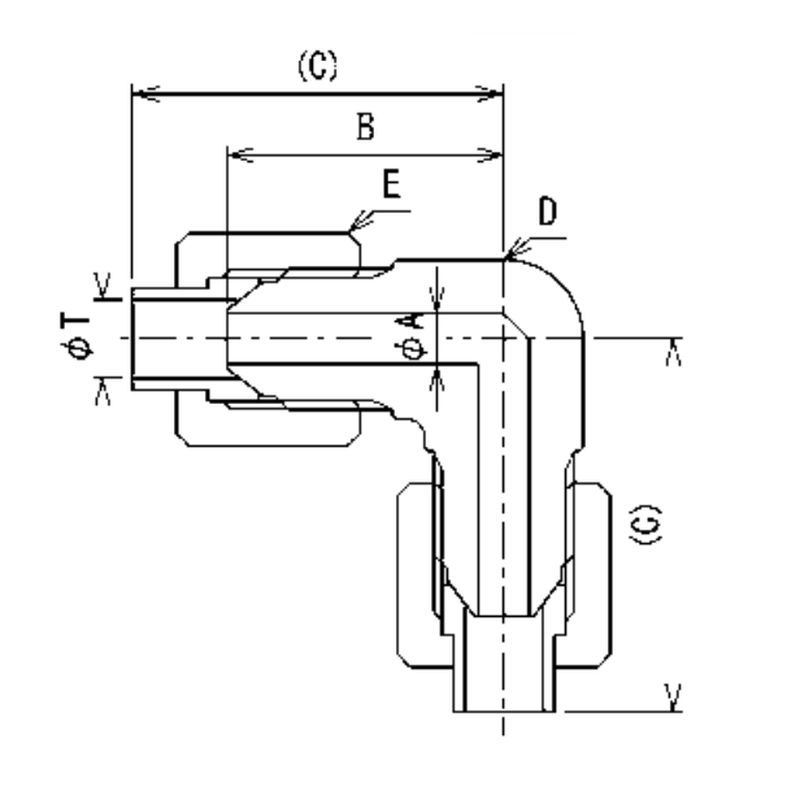

発注コード
品番
サイズ
A最小穴径(mm)
B本体長さ(mm)
C組込長さ(mm)
D二面幅(mm)
E六角対辺(mm)
参考標準価格
数量
2432301
SLS-4C-0
6.35(1/4")
4
21
28.5
14
14
お問合せ下さい
2432302
SLS-6C-0
9.52(3/8")
7
26
35
17
19
お問合せ下さい
2432303
SLS-8C-0
12.7(1/2")
10
29
38.5
21
23
お問合せ下さい
