メーカー名:三興マテリアルサプライ 株式会社

SHW-□M-□RTH メールコネクター ミリサイズチューブ 貫通タイプ

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
貫通タイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの2つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ2mmから25mm、インチサイズは、φ1/16inch〜φ1inch、鋼管サイズは6A〜15Aまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SHW-□M-□RTH メールコネクター ミリサイズチューブ 貫通タイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

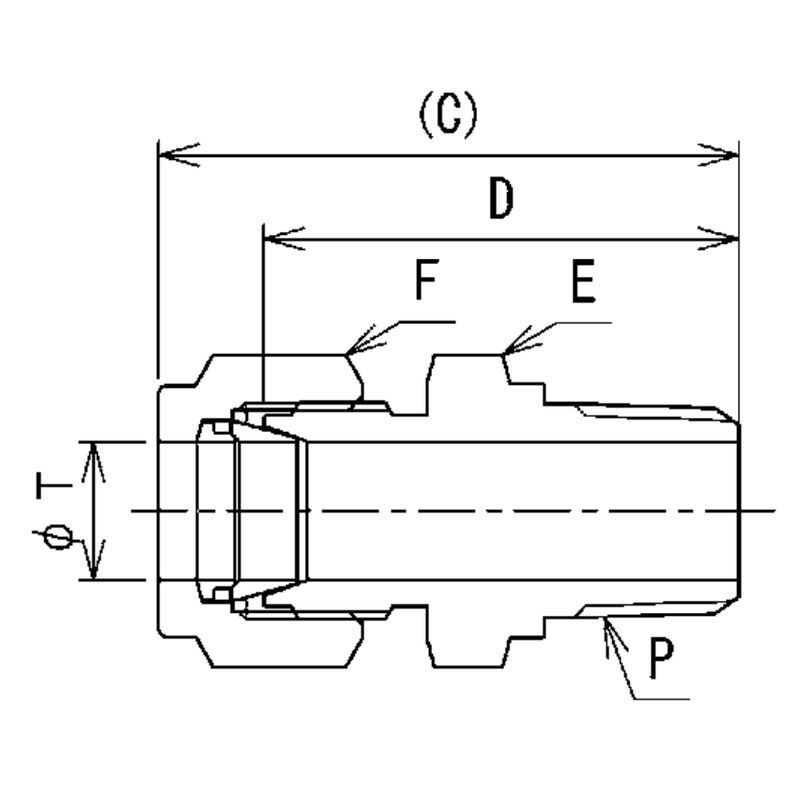

発注コード
品番
サイズ
C 組込長さ(mm)
D 本体長さ(mm)
E 六角対辺(mm)
F 六角対辺(mm)
参考標準価格
数量
2432341
SHW-3M-2RTH
3 x R1/8
30.2
23.5
12
12
2,610円
2432342
SHW-3M-4RTH
3 x R1/4
35.2
28.5
14
12
2,610円
2432343
SHW-4M-2RTH
4 x R1/8
31.2
24.5
12
12
2,610円
2432344
SHW-4M-4RTH
4 x R1/4
36.2
29.5
14
12
2,610円
