メーカー名：三興マテリアルサプライ　株式会社

SHW-□C-□RTH メールコネクター インチサイズチューブ 貫通タイプ

SHW-□C-□RTH メールコネクター インチサイズチューブ 貫通タイプ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
貫通タイプ
インチサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SHW-□C-□RTH メールコネクター インチサイズチューブ 貫通タイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ

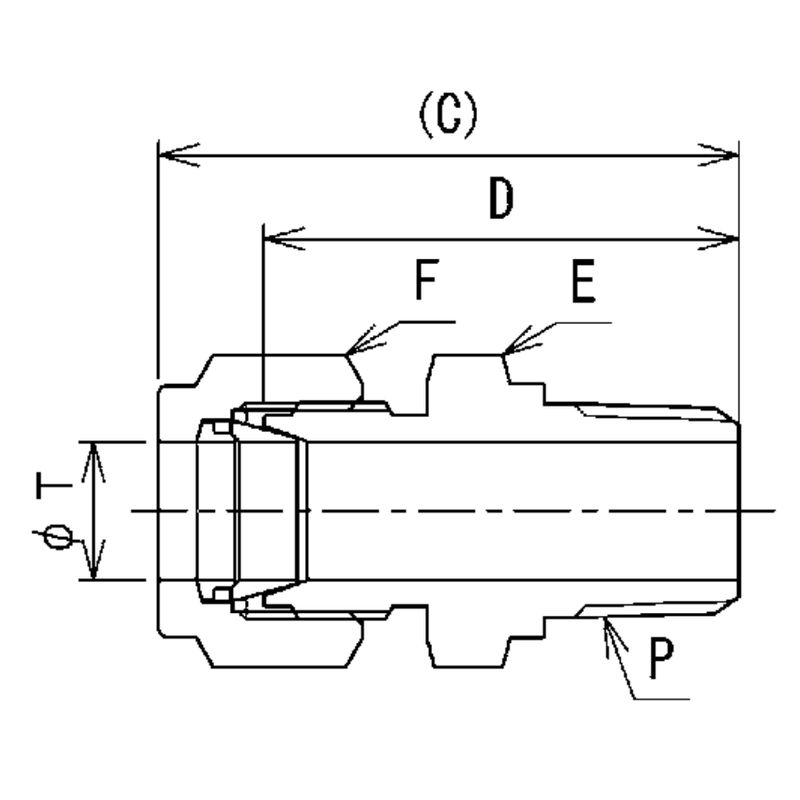

C 組込長さ(mm)
D 本体長さ(mm)
E 六角対辺(mm)
F 六角対辺(mm)
参考標準価格
数量
2432345
SHW-2C-2RTH
3.17(1/8") x R1/8
30.2
23.5
12
12
2,610円
2432346
SHW-2C-4RTH
3.17(1/8") x R1/4
35.2
28.5
14
12
2,610円
2432347
SHW-3C-2RTH
4.76(3/16") x R1/8
31.2
24.5
12
14
2,610円
2432348
SHW-3C-4RTH
4.76(3/16") x R1/4
36.2
29.5
14
14
2,610円
2432349
SHW-4C-4RTH
6.35(1/4") x R1/4
39.1
31.5
14
14
2,410円
2432350
SHW-4C-6RTH
6.35(1/4") x R3/8
40.1
32.5
17.4
14
3,300円
2432351
SHW-6C-6RTH
9.52(3/8") x R3/8
42.2
34.5
17.4
17.4
3,480円
2432352
SHW-6C-8RTH
9.52(3/8") x R1/2
46.7
39
22
17.4
4,860円
2432353
SHW-8C-8RTH
12.7(1/2") x R1/2
49.4
39
22
22
5,210円
