メーカー名：三興マテリアルサプライ

SLW-□M-□ABW メールエルボコネクター ミリサイズチューブ 溶接タイプ

SLW-□M-□ABW メールエルボコネクター ミリサイズチューブ 溶接タイプ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
溶接タイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SLW-□M-□ABW メールエルボコネクター ミリサイズチューブ 溶接タイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番

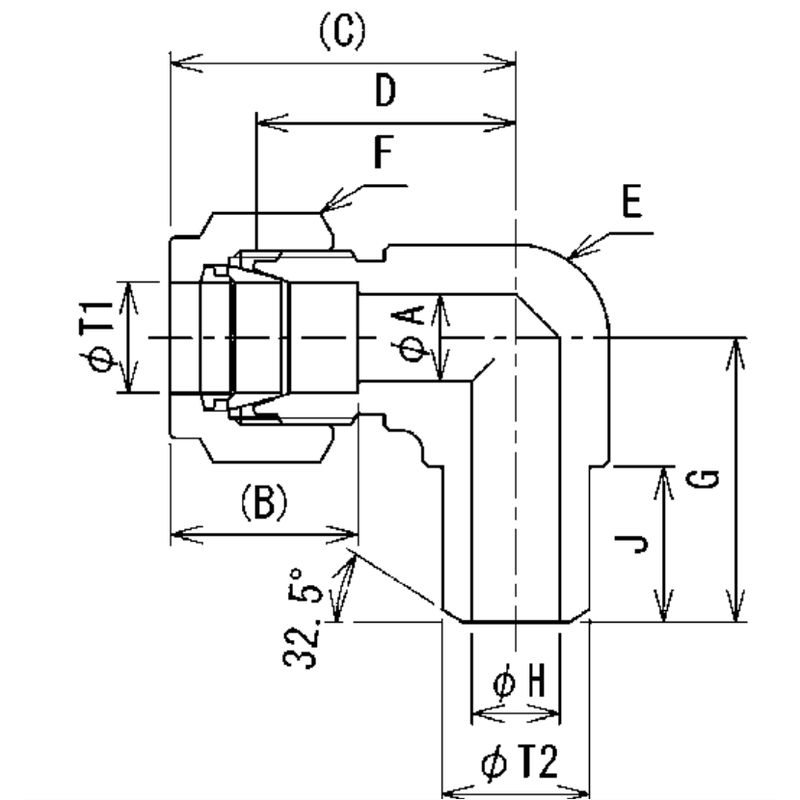

サイズ
A穴径(mm)
B差込深さ(mm)
C組込長さ(mm)
D本体長さ(mm)
E二面幅(mm)
F六角対辺(mm)
G本体長さ(mm)
参考標準価格
数量
2432367
SLW-3M-6ABW
3 x 10.5
2.4
13.0
24.7
18.0
12.7
12
18.8
4,860円
2432368
SLW-4M-6ABW
4 x 10.5
3.0
13.7
25.6
18.9
12.7
12
18.8
4,350円
2156506
SLW-6M-6ABW
6 x 10.5
4.5
15.6
27.2
19.6
12.7
14
18.8
4,510円
2156507
SLW-6M-8ABW
6 x 13.8
4.5
15.6
28.1
20.5
14.3
14
24.4
4,510円
2156508
SLW-8M-6ABW
8 x 10.5
6.0
16.4
29.0
21.3
14.3
15.8
19.8
4,700円
2156509
SLW-8M-8ABW
8 x 13.8
6.0
16.4
29.0
21.3
14.3
15.8
24.4
4,700円
2156510
SLW-10M-8ABW
10 x 13.8
8.0
17.2
31.6
23.9
17.5
19
26.2
5,720円
2156511
SLW-10M-10ABW
10 x 17.3
8.0
17.2
33.6
25.9
20.6
19
28.2
5,720円
2156512
SLW-12M-10ABW
12 x 17.3
10.0
23.1
36.3
25.9
20.6
22
28.2
9,010円
2156513
SLW-12M-15ABW
12 x 21.7
10.0
23.1
37.4
27.0
24.0
22
34.1
9,010円
