メーカー名：三興マテリアルサプライ　株式会社

SBS-□M-□RC バルクヘッドフィメールコネクター ミリチューブ

SBS-□M-□RC バルクヘッドフィメールコネクター ミリチューブ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604またはC3771
ナット
JIS H3250 C3604
スリーブ
JIS H3250 C5441

商品仕様

最高使用圧力(MPa)
6.86[70kgf/cm2](常温)
使用温度範囲(℃)
-45~150
タイプ
ミリサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦（ねじり）力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SBS-□M-□RC バルクヘッドフィメールコネクター ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

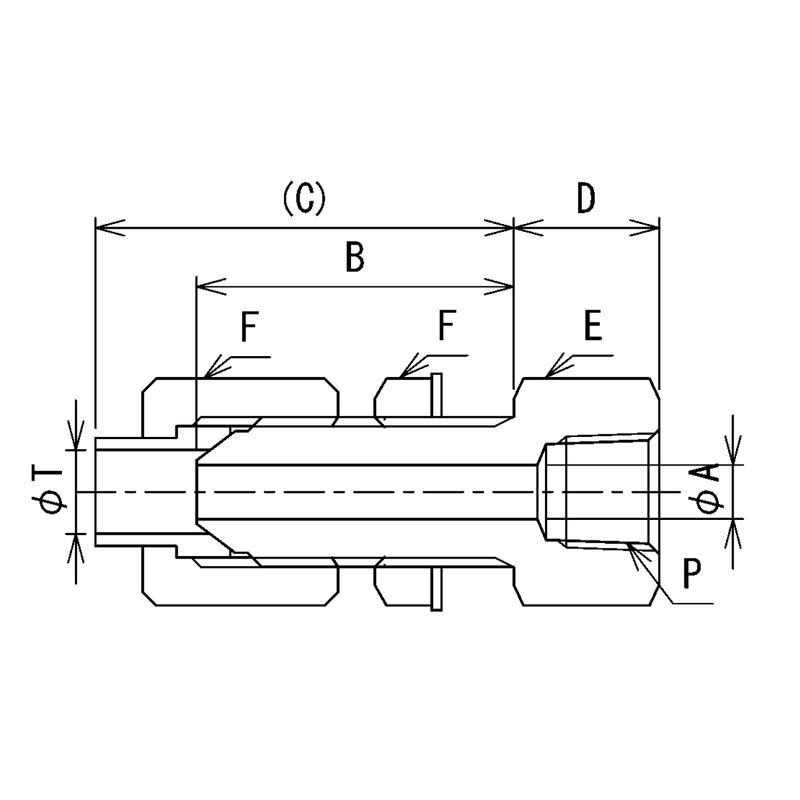

発注コード
品番
サイズ
A最小穴径(mm)
B本体長さ(mm)
C組込長さ(mm)
D本体長さ(mm)
E六角対辺(mm)
F六角対辺(mm)
ﾊﾟﾈﾙ取付穴径(mm)
参考標準価格
数量
2432373
SBS-6M-2RC
6 x Rc1/8
4
27
34.5
14
17
14
11.5
2,200円
2432374
SBS-6M-6RC
6 x Rc3/8
4
27
34.5
20
21
14
11.5
2,650円
2432375
SBS-6M-8RC
6 x Rc1/2
4
27
34.5
23
26
14
11.5
3,020円
2432376
SBS-8M-2RC
8 x Rc1/8
6
28
36
14
17
17
14.5
2,550円
2432377
SBS-8M-4RC
8 x Rc1/4
6
28
36
17
17
17
14.5
2,550円
2432378
SBS-8M-6RC
8 x Rc3/8
6
29
37
20
21
17
14.5
2,850円
2432379
SBS-8M-8RC
8 x Rc1/2
6
29
37
23
26
17
14.5
3,210円
2432380
SBS-10M-4RC
10 x Rc1/4
7
30
39
17
19
19
16
3,140円
2432381
SBS-10M-6RC
10 x Rc3/8
7
30
39
20
21
19
16
3,590円
2432382
SBS-10M-8RC
10 x Rc1/2
7
31
40
23
26
19
16
6,760円
2432383
SBS-12M-4RC
12 x Rc1/4
10
33
42.5
17
23
23
19.5
3,390円
2432384
SBS-12M-6RC
12 x Rc3/8
10
33
42.5
20
23
23
19.5
3,590円
2432385
SBS-12M-8RC
12 x Rc1/2
10
34
43.5
23
26
23
19.5
4,140円
