メーカー名：三興マテリアルサプライ

SBW-□C-□RC バルクヘッドフィメールコネクター インチチューブ

SBW-□C-□RC バルクヘッドフィメールコネクター インチチューブ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
インチサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SBW-□C-□RC バルクヘッドフィメールコネクター インチチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ

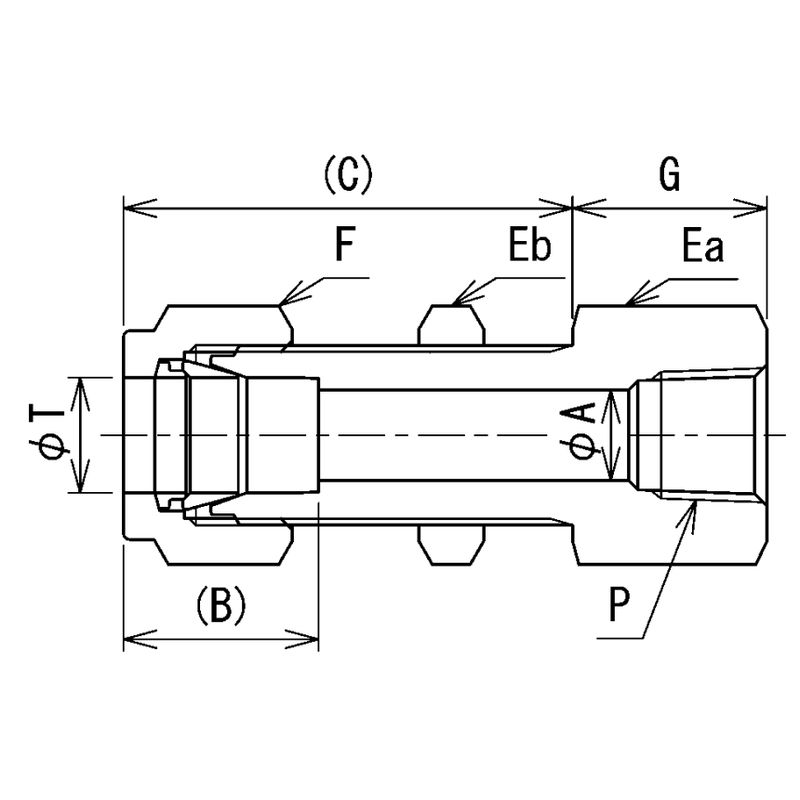

A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
Ea 六角対辺(mm)
Eb 六角対辺(mm)
F 六角対辺(mm)
G(mm)
参考標準価格
数量
2432386
SBW-2C-2RC
3.17(1/8") x Rc1/8
2.4
13
31.2
14
14
12
14
5,900円
2432387
SBW-2C-4RC
3.17(1/8") x Rc1/4
2.4
13
31.2
19
14
12
18
5,900円
2432388
SBW-3C-2RC
4.76(3/16") x Rc1/8
3.2
13.7
32
14
14
14
14.2
5,900円
2432389
SBW-3C-4RC
4.76(3/16") x Rc1/4
3.2
13.7
32
19
14
14
18.2
5,900円
2156610
SBW-4C-2RC
6.35(1/4") x Rc1/8
4.8
15.6
34.6
15.8
15.8
14
14
3,820円
2156611
SBW-4C-4RC
6.35(1/4") x Rc1/4
4.8
15.6
34.6
19
15.8
14
18
3,820円
2156612
SBW-4C-6RC
6.35(1/4") x Rc3/8
4.8
15.6
34.6
22
15.8
14
20
4,580円
2156613
SBW-4C-8RC
6.35(1/4") x Rc1/2
4.8
15.6
34.6
27
15.8
14
2.5
6,200円
2156614
SBW-6C-4RC
9.52(3/8") x Rc1/4
7.5
17.2
37.7
19
19
17.4
18
5,210円
2156615
SBW-6C-6RC
9.52(3/8") x Rc3/8
7.5
17.2
37.7
22
19
17.4
20
6,220円
2156616
SBW-6C-8RC
9.52(3/8") x Rc1/2
7.5
17.2
37.7
27
19
17.4
25
7,720円
2156617
SBW-8C-4RC
12.7(1/2") x Rc1/4
10.4
23.1
41.4
24
24
22
18
7,450円
2156618
SBW-8C-6RC
12.7(1/2") x Rc3/8
10.4
23.1
41.4
24
24
22
20
7,450円
2156619
SBW-8C-8RC
12.7(1/2") x Rc1/2
10.4
23.1
41.4
27
24
22
25
10,800円
