メーカー名：三興マテリアルサプライ　株式会社

SHS-□M-□R メールコネクター(テーパーネジタイプ) ミリチューブ

SHS-□M-□R メールコネクター(テーパーネジタイプ) ミリチューブ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604またはC3771
ナット
JIS H3250 C3604
スリーブ
JIS H3250 C5441

商品仕様

最高使用圧力(MPa)
6.86[70kgf/cm2](常温)
使用温度範囲(℃)
-45~150
タイプ
ミリサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦（ねじり）力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SHS-□M-□R メールコネクター(テーパーネジタイプ) ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

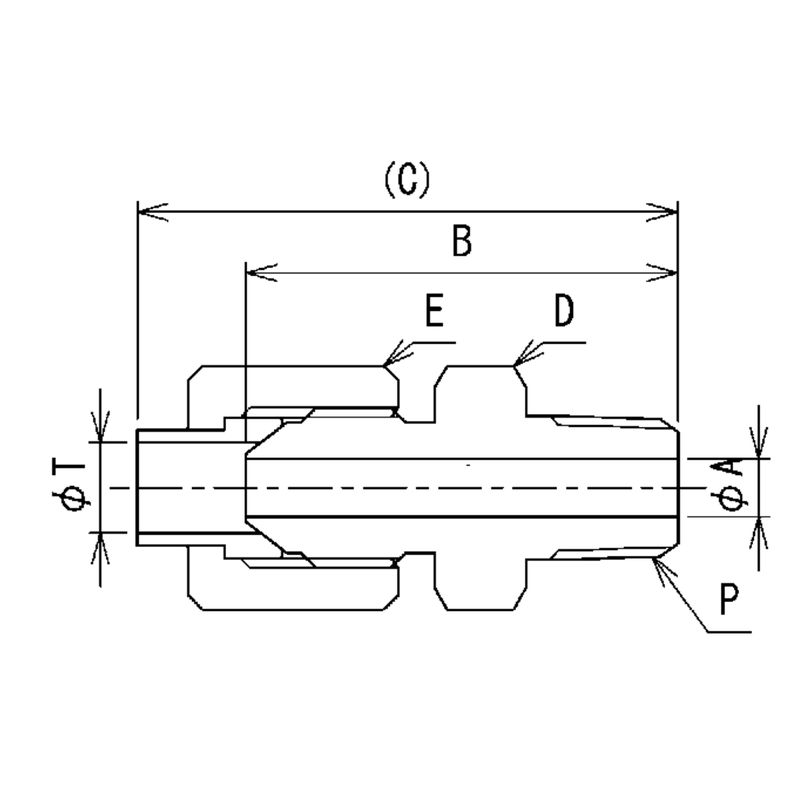

発注コード
品番
サイズ
A最小穴径(mm)
B本体長さ(mm)
C組込長さ(mm)
D六角対辺(mm)
E六角対辺(mm)
参考標準価格
数量
2432394
SHS-6M-2R
6 x R1/8
4
29
36.6
14
14
730円
2432395
SHS-6M-4R
6 x R1/4
4
31
38.5
14
14
830円
2432396
SHS-6M-6R
6 x R3/8
4
34.5
42
19
14
1,240円
2432397
SHS-6M-8R
6 x R1/2
4
38.5
46
23
14
1,720円
2432614
SHS-8M-2R
8 x R1/8
5
31
39
17
17
1,240円
2432398
SHS-8M-4R
8 x R1/4
6
33
41
17
17
1,240円
2432399
SHS-8M-6R
8 x R3/8
6
36
44
19
17
1,380円
2432400
SHS-8M-8R
8 x R1/2
6
40
48
23
17
1,950円
2432401
SHS-10M-4R
10 x R1/4
6
33.5
42.5
17
19
1,450円
2432402
SHS-10M-6R
10 x R3/8
7
36.5
45.5
19
19
1,550円
2432403
SHS-10M-8R
10 x R1/2
7
40.5
49.5
23
19
2,010円
2432404
SHS-12M-4R
12 x R1/4
6
36
45.5
21
23
2,110円
2432405
SHS-12M-6R
12 x R3/8
10
38
47.5
21
23
2,210円
2432406
SHS-12M-8R
12 x R1/2
10
42
51.5
23
23
2,510円
