メーカー名：三興マテリアルサプライ　株式会社

SLS-□M-□R メールエルボコネクター(テーパーネジタイプ) ミリチューブ

SLS-□M-□R メールエルボコネクター(テーパーネジタイプ) ミリチューブ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604またはC3771
ナット
JIS H3250 C3604
スリーブ
JIS H3250 C5441

商品仕様

最高使用圧力(MPa)
6.86[70kgf/cm2](常温)
使用温度範囲(℃)
-45~150
タイプ
ミリサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦（ねじり）力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SLS-□M-□R メールエルボコネクター(テーパーネジタイプ) ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

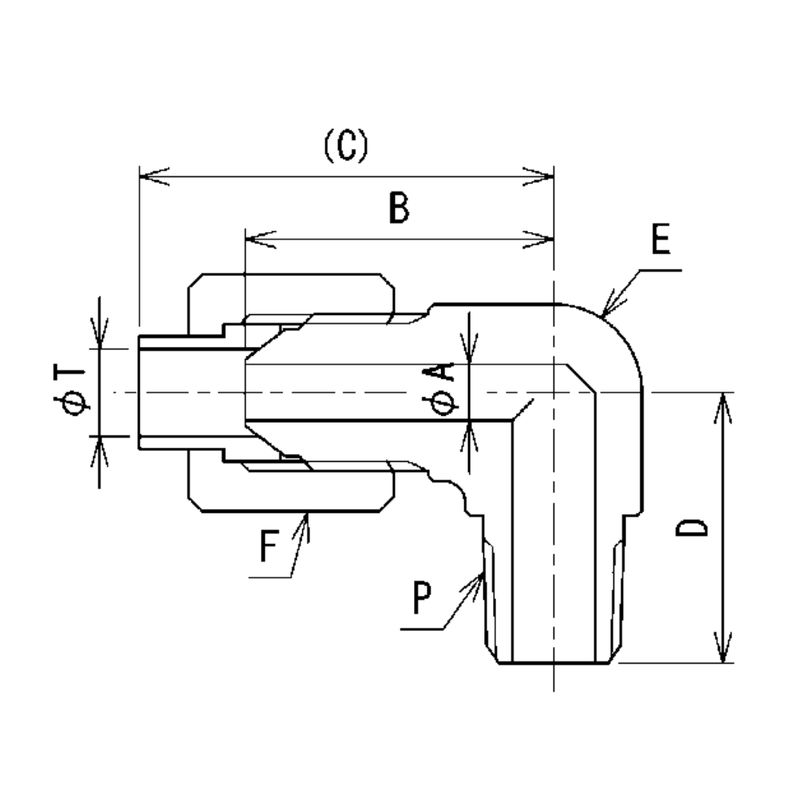

発注コード
品番
サイズ
A最小穴径(mm)
B本体長さ(mm)
C組込長さ(mm)
D本体長さ(mm)
E二面幅(mm)
F六角対辺(mm)
参考標準価格
数量
2432414
SLS-6M-2R
6 x R1/8
4
21
28.5
23
14
14
1,370円
2432415
SLS-6M-4R
6 x R1/4
4
21
28.5
24
14
14
1,370円
2432416
SLS-6M-6R
6 x R3/8
4
24
31.5
28
17
14
2,360円
2432417
SLS-6M-8R
6 x R1/2
4
27
34.5
33
21
14
4,280円
2432418
SLS-8M-2R
8 x R1/8
5
26
34
24
17
17
2,010円
2432419
SLS-8M-4R
8 x R1/4
6
26
34
25
17
17
2,010円
2432420
SLS-8M-6R
8 x R3/8
6
26
34
28
17
17
2,820円
2432421
SLS-8M-8R
8 x R1/2
6
29
37
33
21
17
4,280円
2432422
SLS-10M-4R
10 x R1/4
6
26
35
26
17
19
2,490円
2432423
SLS-10M-6R
10 x R3/8
7
26
35
28
17
19
2,960円
2432424
SLS-10M-8R
10 x R1/2
7
29
38
33
21
19
4,280円
2432425
SLS-12M-4R
12 x R1/4
7
31
40.5
29
21
23
3,690円
2432426
SLS-12M-6R
12 x R3/8
10
31
40.5
31
21
23
3,730円
2432427
SLS-12M-8R
12 x R1/2
10
31
40.5
33
21
23
4,350円
