メーカー名：三興マテリアルサプライ　株式会社

SPS-□M-□RC フィメールコネクター(テーパーネジタイプ) ミリチューブ

SPS-□M-□RC フィメールコネクター(テーパーネジタイプ) ミリチューブ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604またはC3771
ナット
JIS H3250 C3604
スリーブ
JIS H3250 C5441

商品仕様

最高使用圧力(MPa)
6.86[70kgf/cm2](常温)
使用温度範囲(℃)
-45~150
タイプ
ミリサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦（ねじり）力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SPS-□M-□RC フィメールコネクター(テーパーネジタイプ) ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

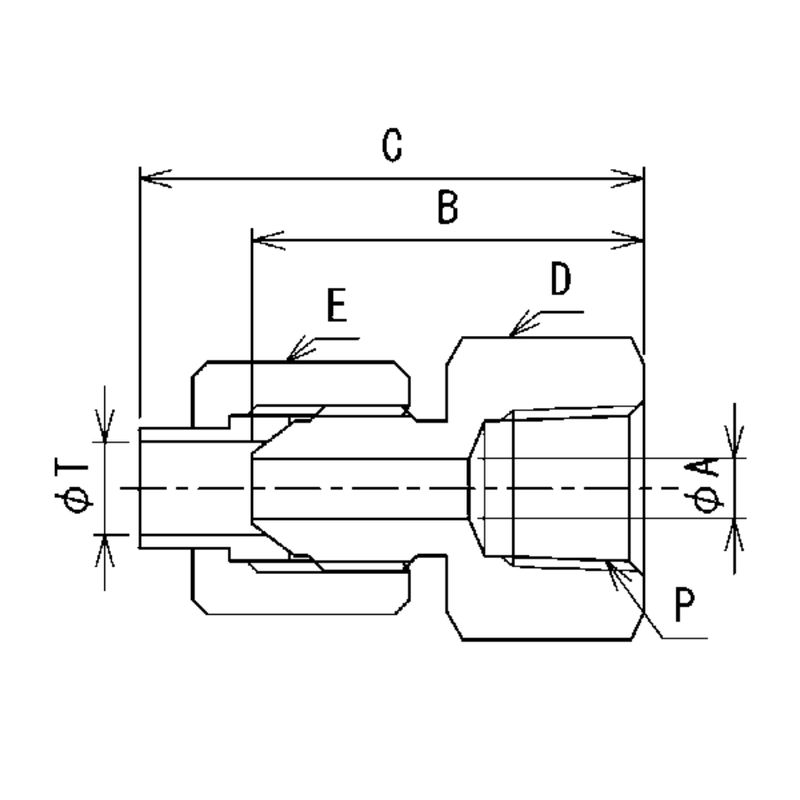

発注コード
品番
サイズ
A最小穴径(mm)
B本体長さ(mm)
C組込長さ(mm)
D六角対辺(mm)
E六角対辺(mm)
F六角対辺(mm)
参考標準価格
数量
2432428
SPS-6M-2RC
6 x Rc1/8
4
26.5
34
14
14
14
870円
2432429
SPS-6M-6RC
6 x Rc3/8
4
32.5
40
21
14
14
1,340円
2432430
SPS-6M-8RC
6 x Rc1/2
4
35.5
43
26
14
14
2,000円
2432431
SPS-8M-2RC
8 x Rc1/8
6
28
36
17
17
17
1,280円
2432432
SPS-8M-4RC
8 x Rc1/4
6
31
39
17
17
17
1,280円
2432433
SPS-8M-6RC
8 x Rc3/8
6
34
42
21
17
17
1,600円
2432434
SPS-8M-8RC
8 x Rc1/2
6
37
45
26
17
17
2,380円
2432435
SPS-10M-4RC
10 x Rc1/4
7
31.5
40.5
17
19
19
1,450円
2432436
SPS-10M-6RC
10 x Rc3/8
7
34.5
43.5
21
19
19
1,730円
2432437
SPS-10M-8RC
10 x Rc1/2
7
37.5
46.5
26
19
19
2,380円
2432438
SPS-12M-4RC
12 x Rc1/4
10
33
42.5
21
23
23
2,110円
2432439
SPS-12M-6RC
12 x Rc3/8
10
36
45.5
21
23
23
2,210円
2432440
SPS-12M-8RC
12 x Rc1/2
10
39
48.5
26
23
23
2,860円
