メーカー名：三興マテリアルサプライ　株式会社

STS-□M-□R-B メールブランチティー ミリチューブ

STS-□M-□R-B メールブランチティー ミリチューブ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604またはC3771
ナット
JIS H3250 C3604
スリーブ
JIS H3250 C5441

商品仕様

最高使用圧力(MPa)
6.86[70kgf/cm2](常温)
使用温度範囲(℃)
-45~150
タイプ
ミリサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦（ねじり）力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

STS-□M-□R-B メールブランチティー ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

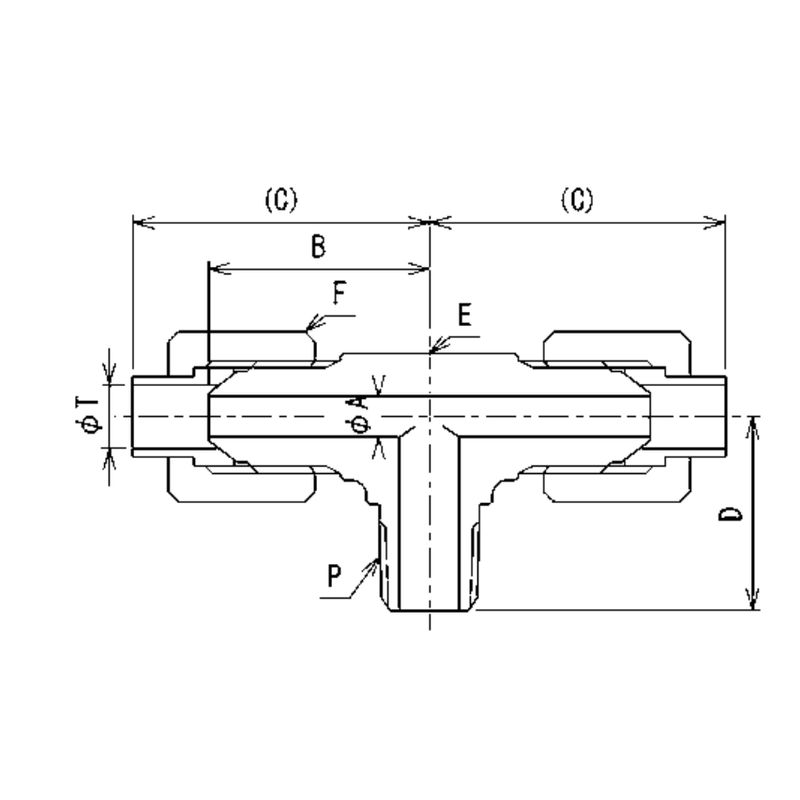

発注コード
品番
サイズ
A最小穴径(mm)
B本体長さ(mm)
C組込長さ(mm)
D本体長さ(mm)
E二面幅(mm)
F六角対辺(mm)
参考標準価格
数量
2432460
STS-6M-2R-B
6 x R1/8
4.0
22.0
29.5
22.0
14
14
2,460円
2432461
STS-6M-4R-B
6 x R1/4
4.0
22.0
29.5
22.0
14
14
2,860円
2432462
STS-6M-6R-B
6 x R3/8
4.0
24.0
31.5
26.0
16
14
4,700円
2432463
STS-8M-2R-B
8 x R1/8
5.0
26.0
34.0
24.0
16
17
3,590円
2432464
STS-8M-4R-B
8 x R1/4
6.0
26.0
34.0
26.0
16
17
3,480円
2432465
STS-8M-6R-B
8 x R3/8
6.0
26.0
34.0
26.0
16
17
4,830円
2432466
STS-10M-4R-B
10 x R1/4
7.0
26.0
35.0
26.0
16
19
3,690円
2432467
STS-10M-6R-B
10 x R3/8
7.0
26.0
35.0
26.0
16
19
4,930円
2432468
STS-10M-8R-B
10 x R1/2
7.0
29.0
38.0
32.0
21
19
6,100円
2432469
STS-12M-4R-B
12 x R1/4
7.0
31.0
40.5
30.0
21
23
5,480円
2432470
STS-12M-6R-B
12 x R3/8
10.0
31.0
40.5
31.0
21
23
5,870円
2432471
STS-12M-8R-B
12 x R1/2
10.0
31.0
40.5
32.0
21
23
7,090円
