メーカー名：三興マテリアルサプライ　株式会社

STS-□M-□R-R メールランティー ミリチューブ

STS-□M-□R-R メールランティー ミリチューブ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604またはC3771
ナット
JIS H3250 C3604
スリーブ
JIS H3250 C5441

商品仕様

最高使用圧力(MPa)
6.86[70kgf/cm2](常温)
使用温度範囲(℃)
-45~150
タイプ
ミリサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦（ねじり）力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

STS-□M-□R-R メールランティー ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番

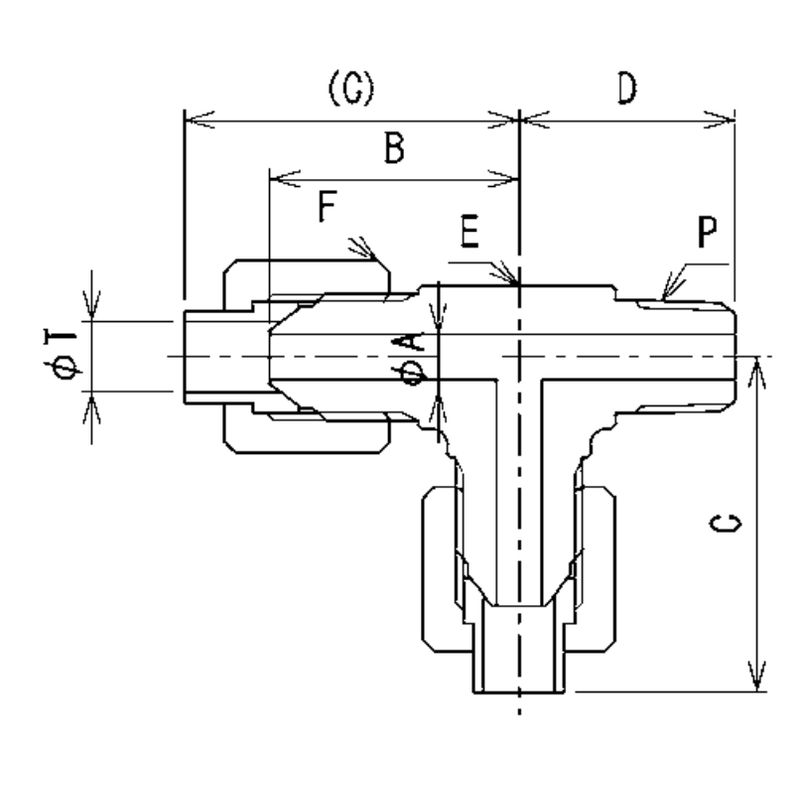

サイズ
A最小穴径(mm)
B差込深さ(mm)
C組込長さ(mm)
D本体長さ(mm)
E二面幅(mm)
F六角対辺(mm)
参考標準価格
数量
2432472
STS-6M-2R-R
6 x R1/8
4
22
29.5
22
14
14
2,460円
2432473
STS-6M-4R-R
6 x R1/4
4
22
29.5
22
14
14
2,860円
2432474
STS-6M-6R-R
6 x R3/8
4
24
31.5
26
16
14
4,700円
2432475
STS-8M-2R-R
8 x R1/8
5
26
34
24
16
17
3,590円
2432476
STS-8M-4R-R
8 x R1/4
6
26
34
26
16
17
3,480円
2432477
STS-8M-6R-R
8 x R3/8
6
26
34
26
16
17
4,830円
2432478
STS-10M-4R-R
10 x R1/4
7
26
35
26
16
19
3,690円
2432479
STS-10M-6R-R
10 x R3/8
7
26
35
26
16
19
4,930円
2432480
STS-10M-8R-R
10 x R1/2
7
29
38
32
21
19
6,100円
2432481
STS-12M-4R-R
12 x R1/4
7
31
40.5
30
21
23
5,480円
2432482
STS-12M-6R-R
12 x R3/8
10
31
40.5
31
21
23
5,870円
2432483
STS-12M-8R-R
12 x R1/2
10
31
40.5
32
21
23
7,090円
