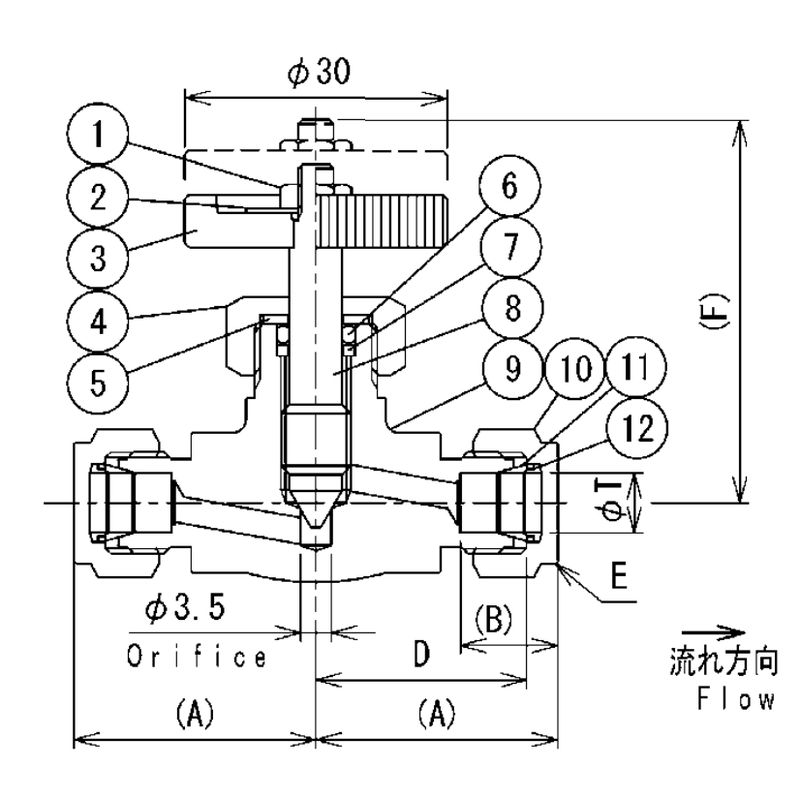

SVBD-□M-0 ミニチュアバルブ (低圧ニードル弁) ミリサイズチューブ

材質

@ハンドルナット
SUS304
Aネームプレート
A1050
Bハンドル車
C3604B
Cグランドナット
C3604B
Dグランド
C2801
EOリングP6
フッ素ゴム
Fパッキンワッシャー
C2801
G弁棒
SUS304
H弁箱
C3771
I袋ナット
C3604B
Jフロントリング
C3604B
Kバックリング
C3604B

商品仕様

最高使用圧力(MPa)
2.94(38℃)
2.33(125℃)
使用温度範囲(℃)
-20~125
タイプ
ミリサイズチューブ用
適用チューブ
銅管 JIS H3300、C1020T、C1220T 質別0~1/2H
外径精度±0.1mm
シームレスチューブ
肉厚1mm以上
チューブ表面(特に継手に差し込む部分)に傷の無いもの
チューブは扁平でないもの
チューブの曲げは、チューブベンダーを使用することを推奨します。

【特長】

銅管用ダブルフェルールタイプは、フロントフェルールとバックフェルールの2つのフェルールによりチューブをサポートする構造であり、銅チューブの破壊圧の1/4程度まで使用することが出来ます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SVBD-□M-0 ミニチュアバルブ (低圧ニードル弁) ミリサイズチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
A組込長さ(mm)
B差込深さ(mm)
D本体長さ(mm)
E六角対辺(mm)
F全閉(mm)
F全開(mm)
参考標準価格
数量
2432484
SVBD-6M-0
6
30.5
15.5
23.0
14
39
44
13,060円
2432485
SVBD-8M-0
8
31.7
16.5
24.0
16
39
44
14,210円
2432486
SVBD-10M-0
10
32.7
17.2
25.0
19
39
44
15,460円
2432487
SVBD-12M-0
12
37.5
23.0
27.0
22
39
44
17,050円
