メーカー名:三興マテリアルサプライ 株式会社

SVBS-□M-0 ミニチュアバルブ (低圧ニードル弁) ミリチューブ

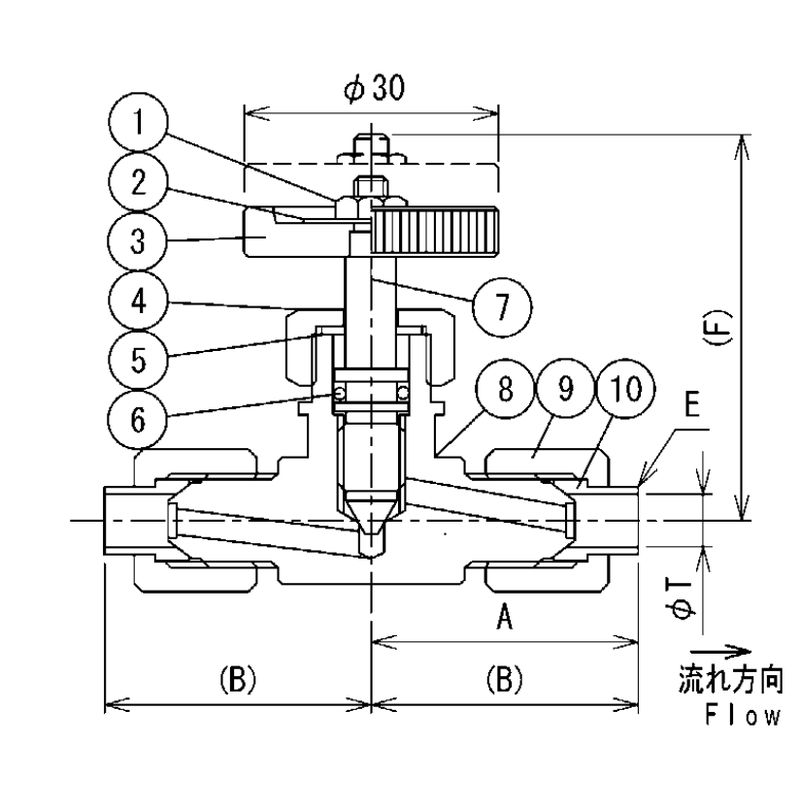

材質

@ハンドルナット
SUS304
Aネームプレート
A1050
Bハンドル車
C3604B
Cグランドナット
C3604B
Dグランド
PTFE
EOリングP6
フッ素ゴム
F弁棒
SUS304
G弁箱
C3771
Hフレアーナット
C3604B
Iフレアースリーブ
C5441
Jパネルナット
C3604B

商品仕様

最高使用圧力(MPa)
2.94(38℃)
2.33(125℃)
使用温度範囲(℃)
-20~125
タイプ
ミリサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦(ねじり)力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SVBS-□M-0 ミニチュアバルブ (低圧ニードル弁) ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
オリフィス径(mm)
A本体長さ(mm)
B組込長さ(mm)
E六角対辺(mm)
F全閉(mm)
F全開(mm)
参考標準価格
数量
2432488
SVBS-6M-0
6
3
24
31.5
14
37.5
41
4,620円
2432489
SVBS-8M-0
8
3.5
26
34
17
37.5
41
6,880円
2432490
SVBS-10M-0
10
5
29
38
19
43.5
48.5
7,580円
2432491
SVBS-12M-0
12
5
31
40
23
43.5
48.5
12,750円
