メーカー名:三興マテリアルサプライ 株式会社

SVDS-□M-□R ミニチュアバルブ (低圧ニードル弁) ミリチューブ

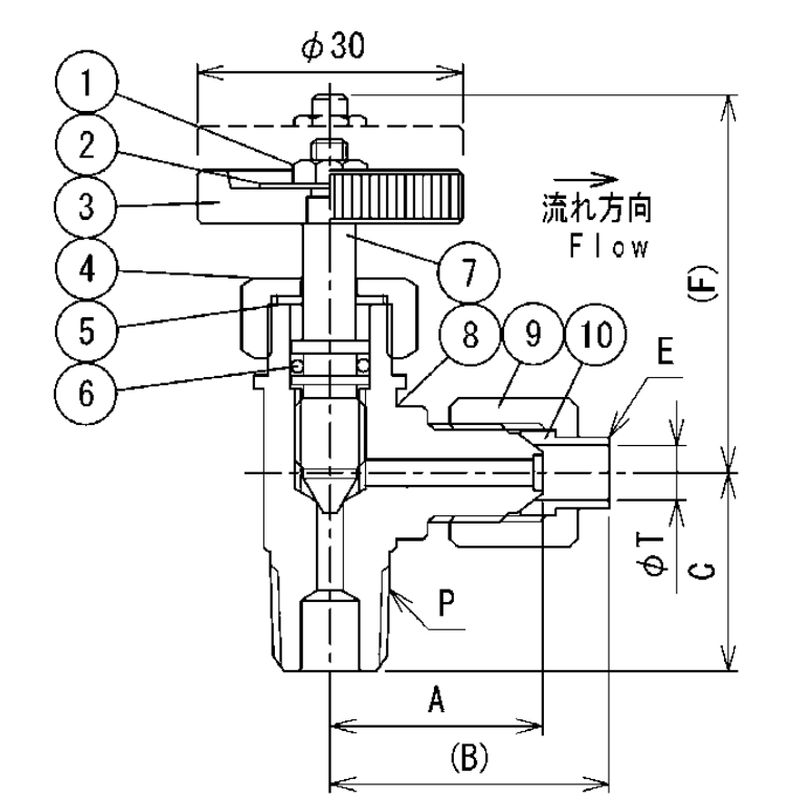

材質

@ハンドルナット
SUS304
Aネームプレート
A1050
Bハンドル車
C3604B
Cグランドナット
C3604B
Dグランド
PTFE
EOリングP6
フッ素ゴム
F弁棒
SUS304
G弁箱
C3771
Hフレアーナット
C3604B
Iフレアースリーブ
C5441
Jパネルナット
C3604B

商品仕様

最高使用圧力(MPa)
2.94(38℃)
2.33(125℃)
使用温度範囲(℃)
-20~125
タイプ
ミリサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦(ねじり)力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SVDS-□M-□R ミニチュアバルブ (低圧ニードル弁) ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
オリフィス径(mm)
A本体長さ(mm)
B組込長さ(mm)
C本体長さ(mm)
E六角対辺(mm)
F全閉(mm)
F全開(mm)
参考標準価格
数量
2432541
SVDS-6M-2R
6 x R1/8
3.0
24.0
31.5
24.0
14
33.5
37.0
4,330円
2432542
SVDS-6M-4R
6 x R1/4
3.0
24.0
31.5
24.0
14
33.5
37.0
4,430円
2432543
SVDS-6M-6R
6 x R3/8
3.0
24.0
31.5
26.0
14
33.5
37.0
7,700円
2432544
SVDS-8M-2R
8 x R1/8
3.5
26.0
34.0
26.0
17
33.5
37.0
8,580円
2432545
SVDS-8M-4R
8 x R1/4
3.5
26.0
34.0
26.0
17
33.5
37.0
6,300円
2432546
SVDS-8M-6R
8 x R3/8
3.5
26.0
34.0
26.0
17
33.5
37.0
7,700円
2432547
SVDS-10M-4R
10 x R1/4
5.0
29.0
38.0
29.0
19
39.0
44.0
7,220円
2432548
SVDS-10M-6R
10 x R3/8
5.0
29.0
38.0
29.0
19
39.0
44.0
7,700円
2432549
SVDS-10M-8R
10 x R1/2
5.0
29.0
38.0
32.0
19
39.0
44.0
8,530円
2432550
SVDS-12M-4R
12 x R1/4
5.0
31.0
40.5
29.0
23
39.0
44.0
9,320円
2432551
SVDS-12M-6R
12 x R3/8
5.0
31.0
40.5
29.0
23
39.0
44.0
10,130円
2432552
SVDS-12M-8R
12 x R1/2
5.0
31.0
40.5
32.0
23
39.0
44.0
12,560円
