ホーム>バルブ>ニードルバルブ>ニードルバルブ　青銅・黄銅

メーカー名：三興マテリアルサプライ　株式会社

SVIS-□M-□R ミニチュアバルブ (低圧ニードル弁･パネル取付タイプ) ミリチューブ

SVIS-□M-□R ミニチュアバルブ (低圧ニードル弁･パネル取付タイプ) ミリチューブ
画像クリックで拡大表示

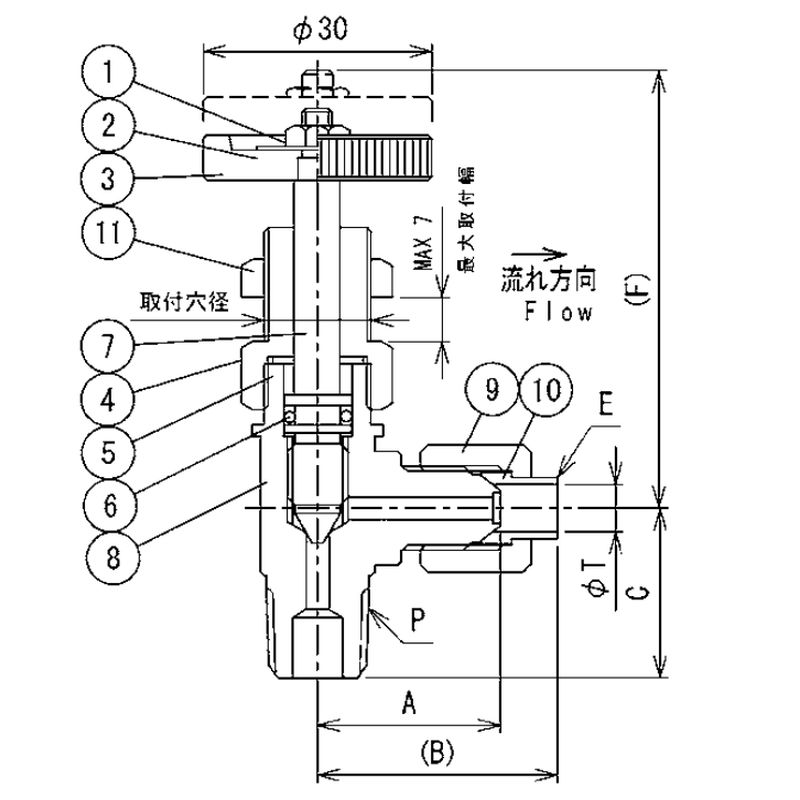

材質

①ハンドルナット
SUS304
②ネームプレート
A1050
③ハンドル車
C3604B
④グランドナット
C3604B
⑤グランド
PTFE
⑥OリングP6
フッ素ゴム
⑦弁棒
SUS304
⑧弁箱
C3771
⑨フレアーナット
C3604B
⑩フレアースリーブ
C5441
⑪パネルナット
C3604B

商品仕様

最高使用圧力(MPa)
2.94(38℃)
2.33(125℃)
使用温度範囲(℃)
-20~125
タイプ
ミリサイズチューブ用
標準フレア
37°

【特長】

スリーブ付フレアタイプは袋ナットを締付けすることによって生じる、締付力が、スリーブを介して管フレア部の接触面に伝わるので、回転摩擦（ねじり）力が作用せず、管フレア箇所を損傷することなく均一に締付けられ、漏れのない円錐径のシールが得られます。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SVIS-□M-□R ミニチュアバルブ (低圧ニードル弁･パネル取付タイプ) ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ
ｵﾘﾌｨｽ径(mm)
A本体長さ(mm)
B組込長さ(mm)
C本体長さ(mm)
E六角対辺(mm)
F全閉(mm)
F全開(mm)
参考標準価格
数量
2432591
SVIS-6M-2R
6 x R1/8
3.0
24.0
31.5
23.0
14
48.5
52.0
7,980円
2432592
SVIS-6M-4R
6 x R1/4
3.0
24.0
31.5
24.0
14
48.5
52.0
8,100円
2432593
SVIS-6M-6R
6 x R3/8
3.0
24.0
31.5
26.0
14
48.5
52.0
11,380円
2432594
SVIS-8M-2R
8 x R1/8
3.5
26.0
34.0
23.0
17
48.5
52.0
15,170円
2432595
SVIS-8M-4R
8 x R1/4
3.5
26.0
34.0
24.0
17
48.5
52.0
12,840円
2432596
SVIS-8M-6R
8 x R3/8
3.5
26.0
34.0
26.0
17
48.5
52.0
14,270円
2432597
SVIS-10M-4R
10 x R1/4
5.0
29.0
38.0
27.0
19
54.0
59.0
12,340円
2432598
SVIS-10M-6R
10 x R3/8
5.0
29.0
38.0
29.0
19
54.0
59.0
12,820円
2432599
SVIS-10M-8R
10 x R1/2
5.0
29.0
38.0
32.0
19
54.0
59.0
13,650円
2432600
SVIS-12M-4R
12 x R1/4
5.0
31.0
40.5
27.0
23
54.0
59.0
29,400円
2432601
SVIS-12M-6R
12 x R3/8
5.0
31.0
40.5
29.0
23
54.0
59.0
30,220円
2432602
SVIS-12M-8R
12 x R1/2
5.0
31.0
40.5
32.0
23
54.0
59.0
32,640円
