メーカー名：三興マテリアルサプライ　株式会社

SXW-□C-0 ユニオンクロスインチサイズチューブ

画像クリックで拡大表示

材質

本体: SUS316

商品仕様

最高使用圧力(MPa): 25.5

使用温度範囲(℃): -196~360

タイプ: インチサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ～φ１ｉｎｃｈ、鋼管サイズは６Ａ～１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

この商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SXW-□C-0 ユニオンクロスインチサイズチューブ

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

発注コード

品番

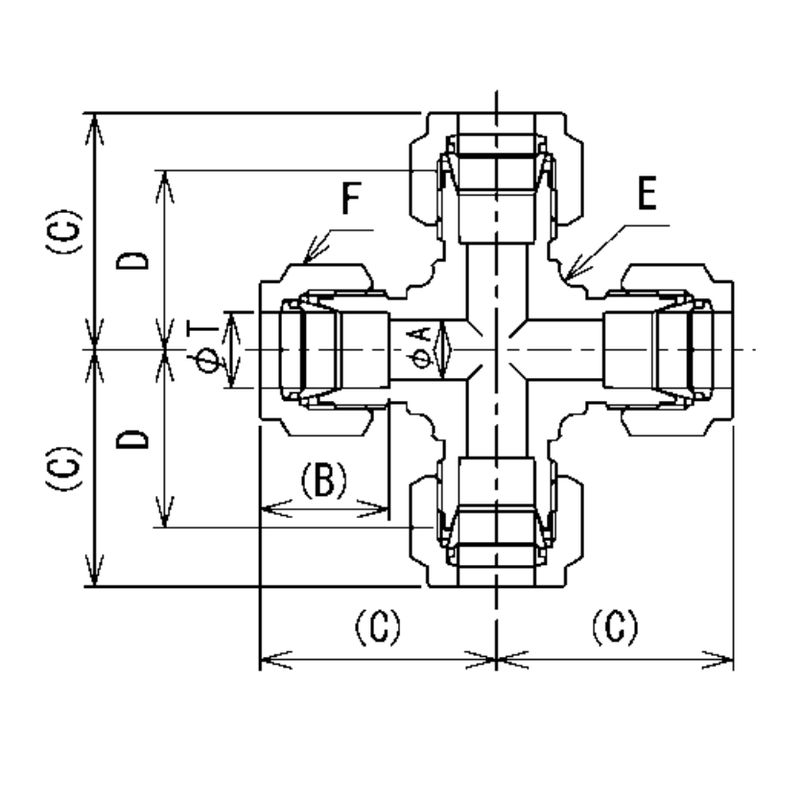

サイズ

A 最小穴径(mm)

B 差込深さ(mm)

C 組込長さ(mm)

D 本体長さ(mm)

E 二面幅(mm)

F 六角対辺(mm)

参考標準価格

数量

2432603

SXW-1C-0

1.58(1/16")

1.4

8.3

17.3

13.5

7.9

16,280円

2432604

SXW-2C-0

3.17(1/8")

2.4

16.3

11,610円

2432605

SXW-3C-0

4.76(3/16")

3.2

13.7

23.9

17.2

11,260円

2432606

SXW-4C-0

6.35(1/4")

4.8

15.6

27.2

19.6

12.7

10,920円

2432607

SXW-6C-0

9.52(3/8")

7.5

17.2

30.8

23.1

15.9

17.4

13,510円
