メーカー名:三興マテリアルサプライ 株式会社

SXW-□M-0 ユニオンクロス ミリサイズチューブ

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの2つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ2mmから25mm、インチサイズは、φ1/16inch〜φ1inch、鋼管サイズは6A〜15Aまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SXW-□M-0 ユニオンクロス ミリサイズチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

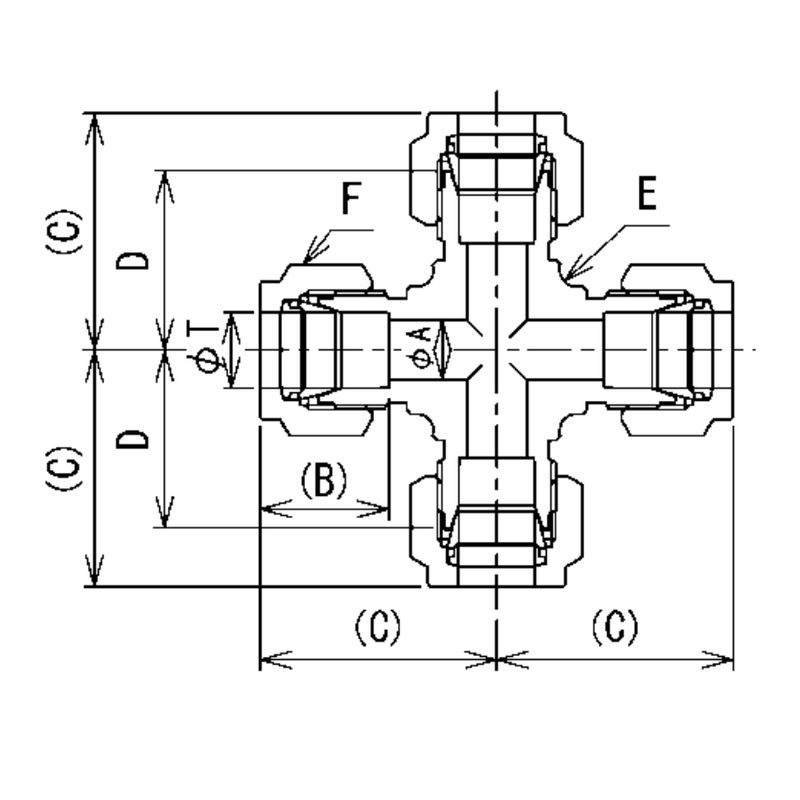

発注コード
品番
サイズ
A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 二面幅(mm)
F 六角対辺(mm)
参考標準価格
数量
2432608
SXW-2M-0
2
1.5
9.5
19
14.5
7.9
8
16,280円
2432609
SXW-3M-0
3
2.4
13
23
16.3
12
12
11,610円
2432610
SXW-4M-0
4
3
13.7
23.9
17.2
12
12
11,260円
2432611
SXW-6M-0
6
4.5
15.6
27.2
19.6
12.7
14
10,920円
2432612
SXW-8M-0
8
6
16.4
30.1
22.4
15.9
15.8
12,980円
