メーカー名:栃木屋

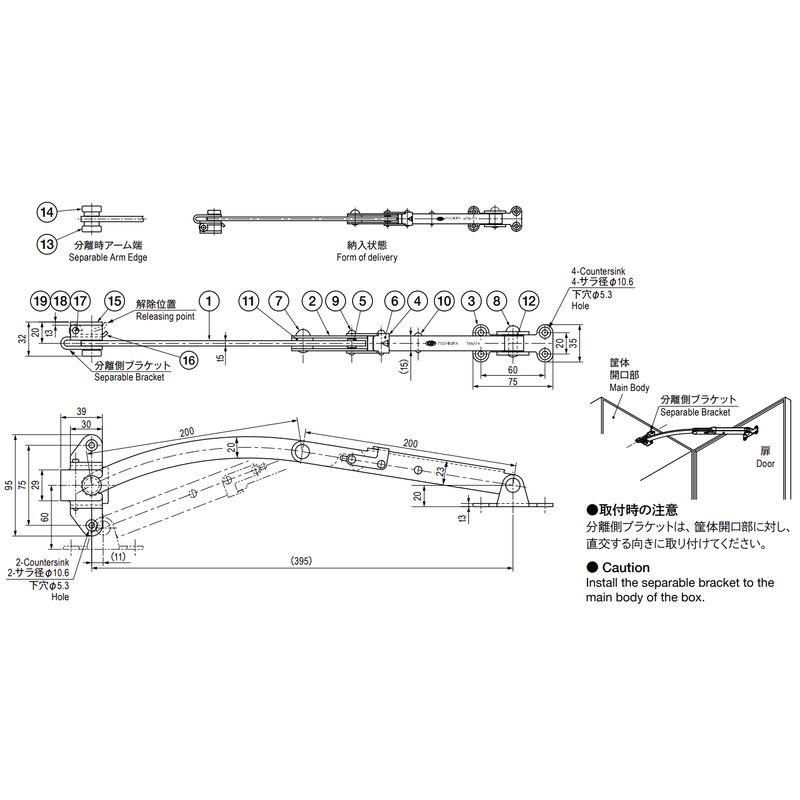

TM-314 重量扉用ステー(分離型)

材質

@アーム(A)
SUS304(バレル研磨)
Aアーム(B)
SUS304(バレル研磨)
Bブラケット(B)
SUS304(バレル研磨)
Cストッパー
SUS304(バレル研磨)
Dローラー
SUS303
Eスプリング
SUS304-WPB
Fシャフト(A)
SUS304
Gシャフト(C)
SUS304
Hピン(A)
SUS304
Iピン(B)
SUS304
Jスペーサー(A)
SUS304
Kスペーサー(C)
SUS304
Lキーパー(1)
SUS303
Mキーパー(2)
SUS303

商品仕様

用途
配電盤・分電盤・キュービクル等の大型扉・重量扉等
引張許容荷重N(kgf)
700(71.4)

【特長】

取り外し機構を付加した重量扉用ステーです。各種メンテナンス時、扉を開放して作業する場合に最適です。アームの取り外しは、ブラケット部のラッチを軽く押さえ込むだけで行えます。TM−224と互換性があります(分離型ブラケットの取付寸法は異なります)。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

TM-314 重量扉用ステー(分離型)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
参考標準価格
数量
2493246
TM-314
-
4,730円
