メーカー名：栃木屋

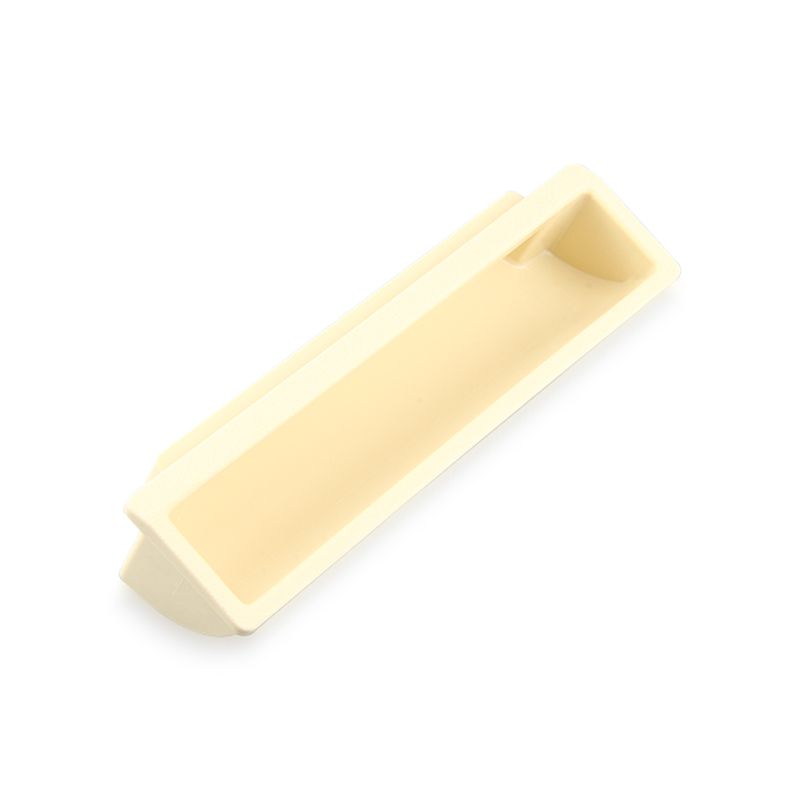

THA-241 アートスリム取手

THA-241 アートスリム取手
画像クリックで拡大表示

材質

本体
ABS

商品仕様

用途
事務机･整理庫の引出し･各種計測機等

【特長】

パネル表面に出る部分ができるだけ薄くなるようにデザインされた取手です。他の色調も取り扱っています（特注対応）。

【注意事項】

１．取付穴はプレスによる打抜き加工とし、ダレ面が表側になるようにしてください。
２．エッジ部にバリがあるような時は、Ｃ０．３～Ｃ０．５程度の面取りを施してください。
３．許容荷重は設定しておりませんが、取付穴寸法での取付けの場合、通常使用（人が行う一般的な作業条件において）で脱落することが無いことを確認しております。
ご使用される取付条件（取付板の材質、加工法）によっては外れる場合がありますので、実装でご確認いただき、必要であれば接着剤の併用をご検討ください。
代表画像です。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

THA-241 アートスリム取手
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ
色
B(mm)
C(mm)
D(mm)
E(mm)
F(mm)
G(mm)
参考標準価格
数量
2493786
THA-241-1-0.8
100
黒色
45
92
28.5
12
95.8
26
95円
2493787
THA-241-1-1.2
100
黒色
45
92
28.5
12
95.8
26
95円
2493788
THA-241-1-1.6
100
黒色
45
92
28.5
12
95.8
26
95円
2493789
THA-241-1A-0.8
100
ｱｲﾎﾞﾘｰ
45
92
28.5
12
95.8
26
95円
2493790
THA-241-1A-1.2
100
ｱｲﾎﾞﾘｰ
45
92
28.5
12
95.8
26
95円
2493791
THA-241-1A-1.6
100
ｱｲﾎﾞﾘｰ
45
92
28.5
12
95.8
26
95円
2493792
THA-241-1W-0.8
100
白色
45
92
28.5
12
95.8
26
140円
2493793
THA-241-1W-1.2
100
白色
45
92
28.5
12
95.8
26
140円
2493794
THA-241-1W-1.6
100
白色
45
92
28.5
12
95.8
26
140円
2493795
THA-241-2-0.8
70
黒色
38
61
21
12
65.5
21
90円
2493796
THA-241-2-1.2
70
黒色
38
61
21
12
65.5
21
90円
2493797
THA-241-2-1.6
70
黒色
38
61
21
12
65.5
21
90円
2493798
THA-241-2A-0.8
70
ｱｲﾎﾞﾘｰ
38
61
21
12
65.5
21
90円
2493799
THA-241-2A-1.2
70
ｱｲﾎﾞﾘｰ
38
61
21
12
65.5
21
90円
2493800
THA-241-2A-1.6
70
ｱｲﾎﾞﾘｰ
38
61
21
12
65.5
21
90円
2493801
THA-241-2W-0.8
70
白色
38
61
21
12
65.5
21
95円
2493802
THA-241-2W-1.2
70
白色
38
61
21
12
65.5
21
95円
2493803
THA-241-2W-1.6
70
白色
38
61
21
12
65.5
21
95円
2493804
THA-241-3-0.8
100
黒色
25
93
17
5
97
20
70円
2493805
THA-241-3-1.0
100
黒色
25
93
17
5
97
20
70円
2493806
THA-241-3-1.2
100
黒色
25
93
17
5
97
20
70円
2493807
THA-241-3-1.6
100
黒色
25
93
17
5
97
20
70円
2493808
THA-241-3A-0.8
100
ｱｲﾎﾞﾘｰ
25
93
17
5
97
20
70円
2493809
THA-241-3A-1.0
100
ｱｲﾎﾞﾘｰ
25
93
17
5
97
20
70円
2493810
THA-241-3A-1.2
100
ｱｲﾎﾞﾘｰ
25
93
17
5
97
20
70円
2493811
THA-241-3A-1.6
100
ｱｲﾎﾞﾘｰ
25
93
17
5
97
20
70円
2493812
THA-241-3W-0.8
100
白色
25
93
17
5
97
20
95円
2493813
THA-241-3W-1.0
100
白色
25
93
17
5
97
20
95円
2493814
THA-241-3W-1.2
100
白色
25
93
17
5
97
20
95円
2493815
THA-241-3W-1.6
100
白色
25
93
17
5
97
20
95円
