メーカー名：株式会社 岩田製作所

SCK□SN3B クサビカラー 3ネジ レバー付 SUS304

SCK□SN3B クサビカラー 3ネジ レバー付 SUS304
画像クリックで拡大表示

材質

本体
ステンレス SUS304

商品仕様

付属品
クランプレバー(ねじ部:SUS303､レバー部:亜鉛ダイカスト/静電塗装つや消し黒)

【特長】

シャフトにベアリングやスプロケットなどを固定できます。

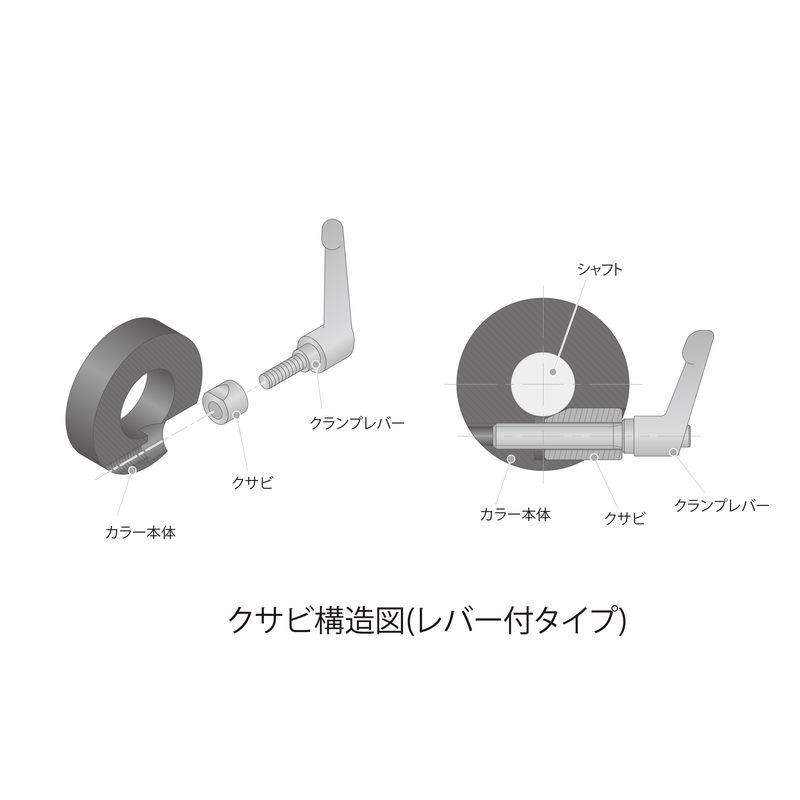

特殊形状のクサビにより少ない力で取付可能です。
頻繁に位置調整を繰り返す幅ガイドなどに最適です。

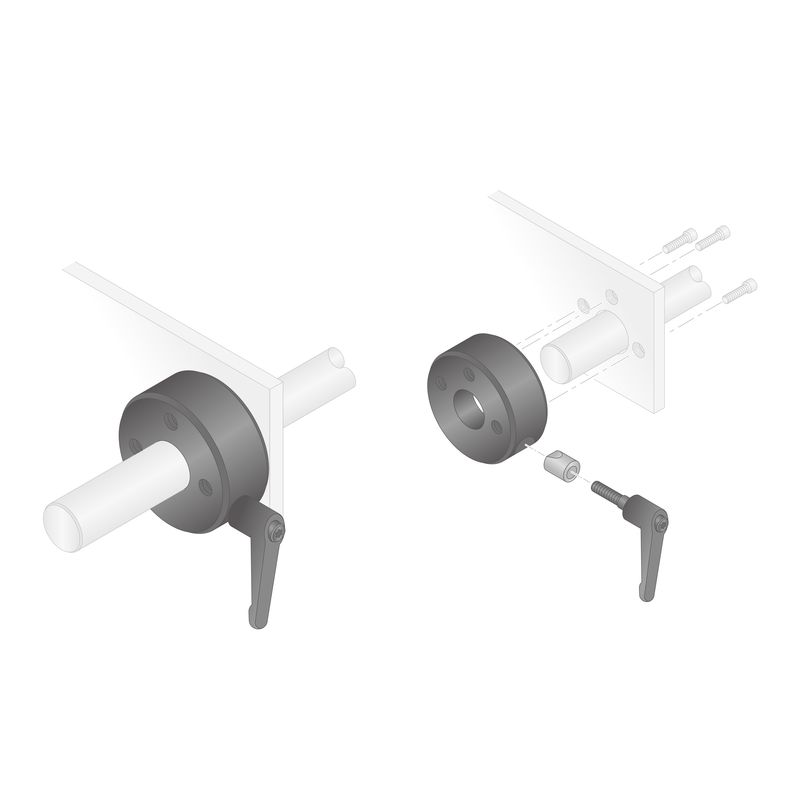

３ねじ穴付のため、ブラケットの取り付けやセットカラー自体の固定ができます。
クランプレバー付のため、工具なしで簡単に取付可能です。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SCK□SN3B クサビカラー 3ネジ レバー付 SUS304
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

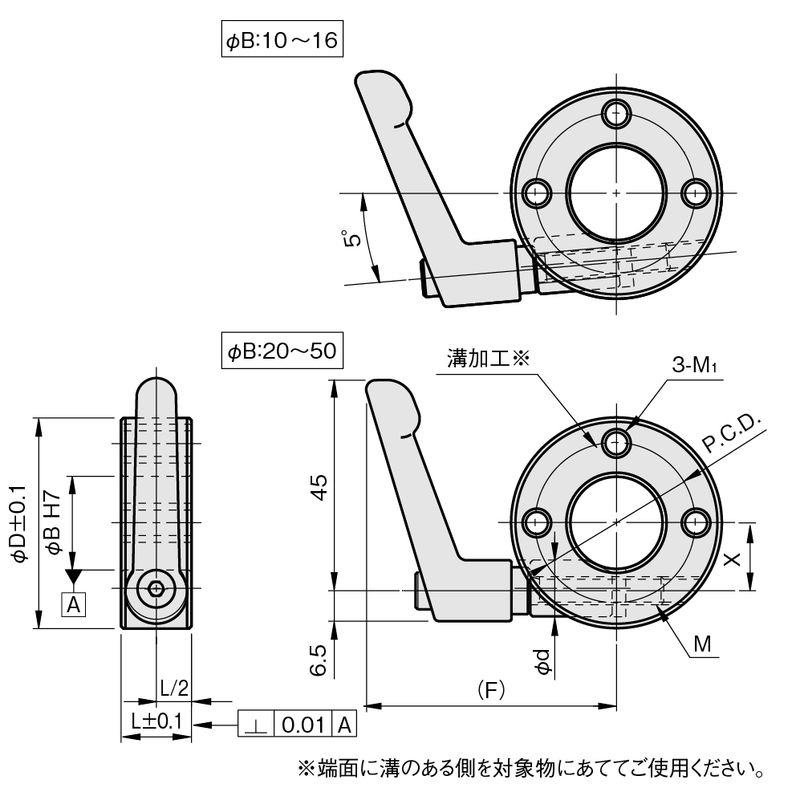

発注コード
品番
サイズ
P.C.D.(mm)
B(mm)
D(mm)
F(mm)
L(mm)
M
X(mm)
参考標準価格
数量
2553589
SCK1015SN3B
-
24
10
35
49.8
15
M6×25
9.5
3,850円
2553590
SCK1215SN3B
-
24
12
38
50
15
M6×25
10.5
3,850円
2553591
SCK1515SN3B
-
28
15
40
53.4
15
M6×32
12
3,980円
2553592
SCK1615SN3B
-
28
16
42
54.5
15
M6×32
12
3,980円
2553593
SCK2015SN3B
-
34
20
46
55
15
M6×32
14
4,330円
2553594
SCK2515SN3B
-
38
25
50
55.6
15
M6×32
16.5
4,580円
2553595
SCK3015SN3B
-
44
30
56
59.1
15
M6×40
19
5,200円
2553596
SCK3520SN3B
-
48
35
65
60.7
20
M6×40
22.5
5,800円
2553597
SCK4020SN3B
-
56
40
70
65.4
20
M6×50
25
6,900円
2553598
SCK5020SN3B
-
68
50
85
72.7
20
M6×50
29.5
8,240円
