メーカー名：株式会社 岩田製作所

SCK□CN3S クサビカラー 3ネジ レバー付 黒染め

SCK□CN3S クサビカラー 3ネジ レバー付 黒染め
画像クリックで拡大表示

材質

本体
鉄 S45C
本体表面処理
黒染め

商品仕様

付属品
クランプレバー(ねじ部:SUM22L/黒染め､レバー部:亜鉛ダイカスト/静電塗装シルバーグレー)

【特長】

シャフトにベアリングやスプロケットなどを固定できます。

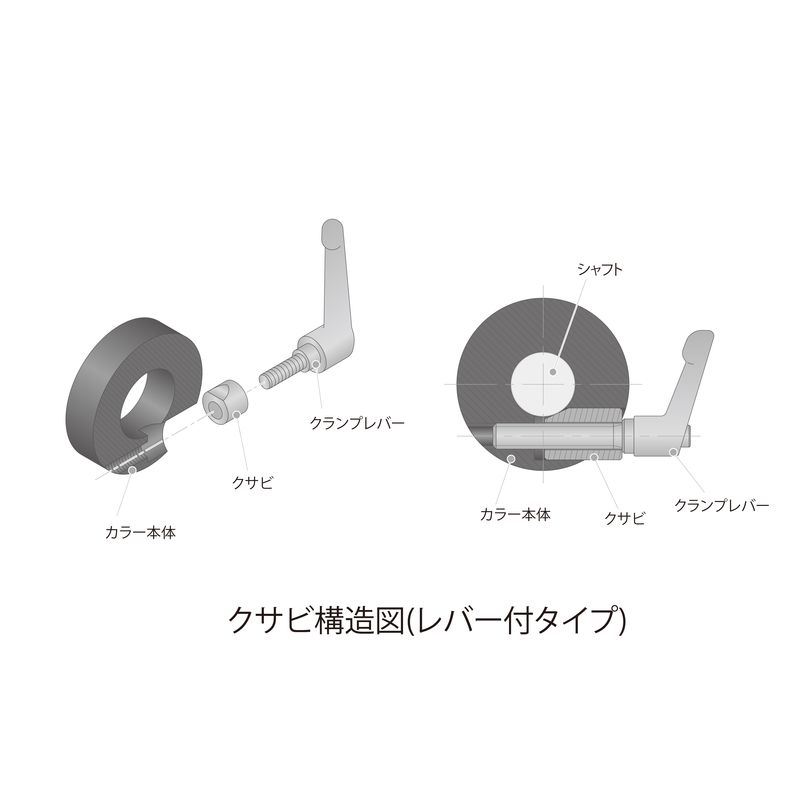

特殊形状のクサビにより少ない力で取付可能です。
頻繁に位置調整を繰り返す幅ガイドなどに最適です。

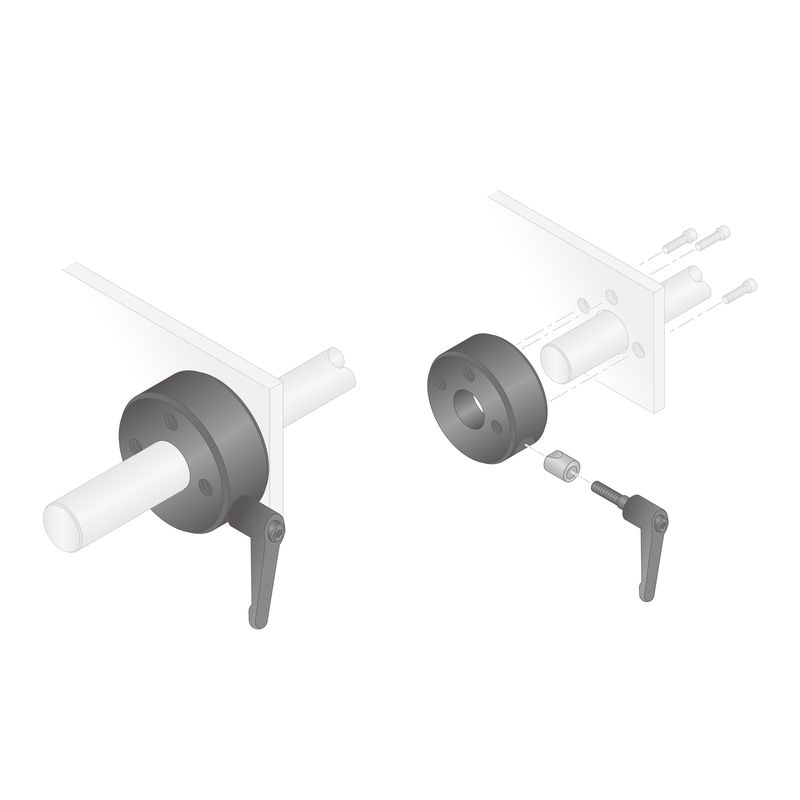

３ねじ穴付のため、ブラケットの取り付けやセットカラー自体の固定ができます。
クランプレバー付のため、工具なしで簡単に取付可能です。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SCK□CN3S クサビカラー 3ネジ レバー付 黒染め
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番

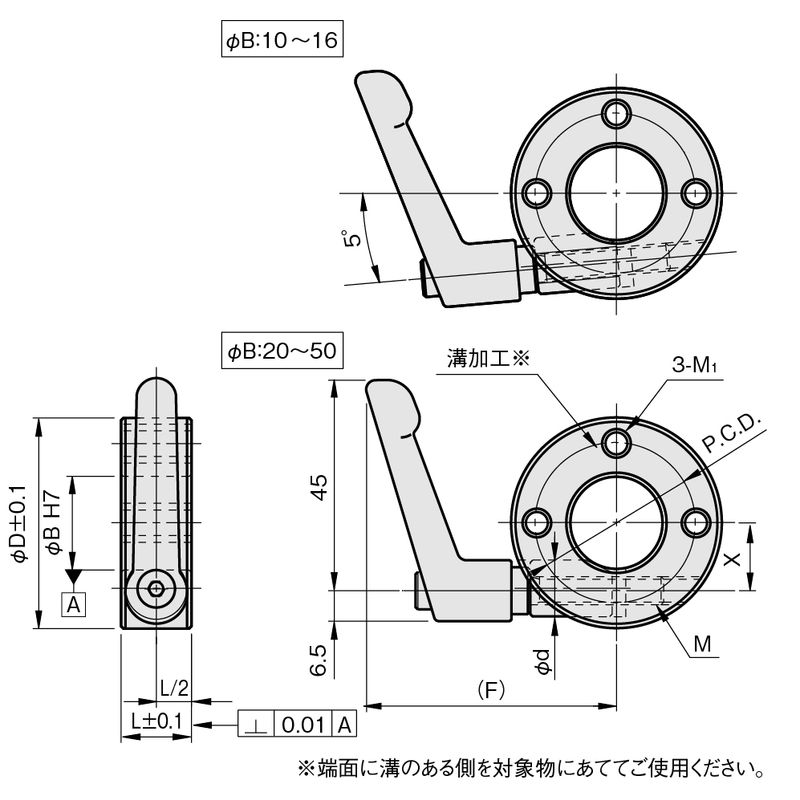

サイズ
P.C.D.(mm)
B(mm)
D(mm)
F(mm)
L(mm)
M
X(mm)
参考標準価格
数量
2553609
SCK1015CN3S
-
24
10
35
49.8
15
M6×25
9.5
2,510円
2553610
SCK1215CN3S
-
24
12
38
50
15
M6×25
10.5
2,510円
2553611
SCK1515CN3S
-
28
15
40
53.4
15
M6×32
12
2,630円
2553612
SCK1615CN3S
-
28
16
42
54.5
15
M6×32
12
2,630円
2553613
SCK2015CN3S
-
34
20
46
55
15
M6×32
14
2,760円
2553614
SCK2515CN3S
-
38
25
50
55.6
15
M6×32
16.5
2,880円
2553615
SCK3015CN3S
-
44
30
56
59.1
15
M6×40
19
3,060円
2553616
SCK3520CN3S
-
48
35
65
60.7
20
M6×40
22.5
3,300円
2553617
SCK4020CN3S
-
56
40
70
65.4
20
M6×50
25
3,480円
2553618
SCK5020CN3S
-
68
50
85
72.7
20
M6×50
29.5
4,100円
