メーカー名：三興マテリアルサプライ　株式会社

SBW-□M-□RC バルクヘッドフィメールコネクター ミリチューブ

SBW-□M-□RC バルクヘッドフィメールコネクター ミリチューブ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SBW-□M-□RC バルクヘッドフィメールコネクター ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

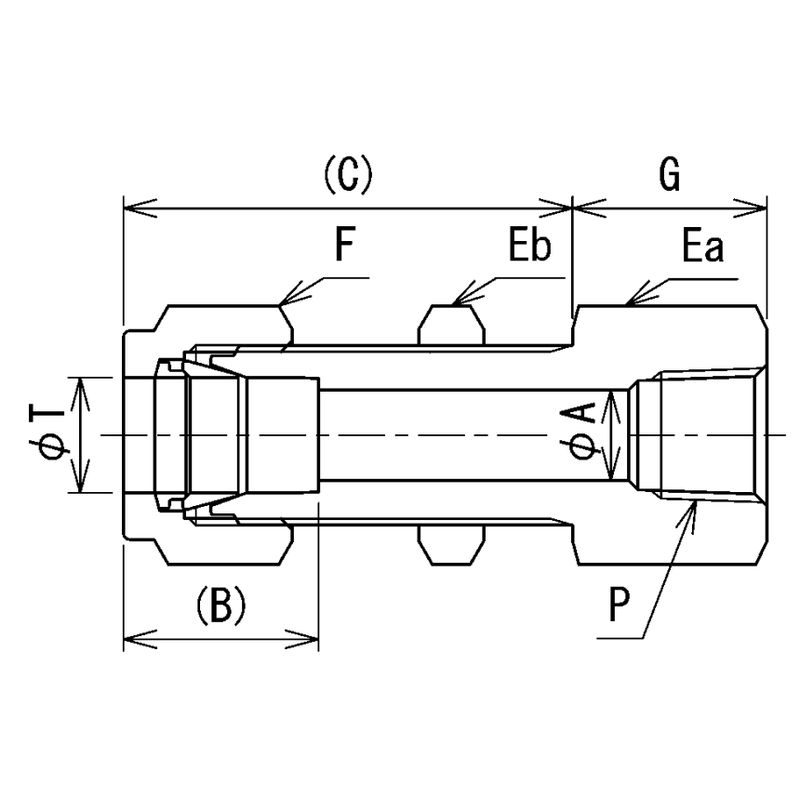

発注コード
品番
サイズ
A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
Ea 六角対辺(mm)
Eb 六角対辺(mm)
F 六角対辺(mm)
G(mm)
参考標準価格
数量
2432390
SBW-3M-2RC
3 x Rc1/8
2.4
13
31.2
14
14
12
14
5,900円
2432391
SBW-3M-4RC
3 x Rc1/4
2.4
13
31.2
19
14
12
18
5,900円
2432392
SBW-4M-2RC
4 x Rc1/8
3
13.7
32
14
14
12
14.2
5,900円
2432393
SBW-4M-4RC
4 x Rc1/4
3
13.7
32
19
14
12
18.2
5,900円
1127396
SBW-6M-2RC
6 x Rc1/8
4.5
15.6
34.6
15.8
15.8
14
14
3,820円
1074649
SBW-6M-4RC
6 x Rc1/4
4.5
15.6
34.6
19
15.8
14
18
3,820円
1074650
SBW-6M-6RC
6 x Rc3/8
4.5
15.6
34.6
22
15.8
14
20
4,580円
1127397
SBW-8M-2RC
8 x Rc1/8
6
16.4
36.7
17.4
17.4
15.8
14
4,290円
1127398
SBW-8M-4RC
8 x Rc1/4
6
16.4
36.7
19
17.4
15.8
18
4,290円
1127399
SBW-8M-6RC
8 x Rc3/8
6
16.4
36.7
22
17.4
15.8
20
5,800円
1127400
SBW-8M-8RC
8 x Rc1/2
6
16.4
36.7
27
17.4
15.8
25
6,200円
1127391
SBW-10M-4RC
10 x Rc1/4
8
17.2
37.7
22
22
19
18
5,210円
1127392
SBW-10M-6RC
10 x Rc3/8
8
17.2
37.7
22
22
19
20
6,220円
1127393
SBW-10M-8RC
10 x Rc1/2
8
17.2
37.7
27
22
19
25
7,720円
1074648
SBW-12M-4RC
12 x Rc1/4
10
23.1
41.4
24
24
22
18
7,450円
1127394
SBW-12M-6RC
12 x Rc3/8
10
23.1
41.4
24
24
22
20
7,450円
1127395
SBW-12M-8RC
12 x Rc1/2
10
23.1
41.4
27
24
22
25
10,800円
