メーカー名：三興マテリアルサプライ　株式会社

SHW-□C-□R メールコネクター インチチューブ テーパーネジタイプ

SHW-□C-□R メールコネクター インチチューブ テーパーネジタイプ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
テーパーオスネジタイプ
インチサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SHW-□C-□R メールコネクター インチチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ

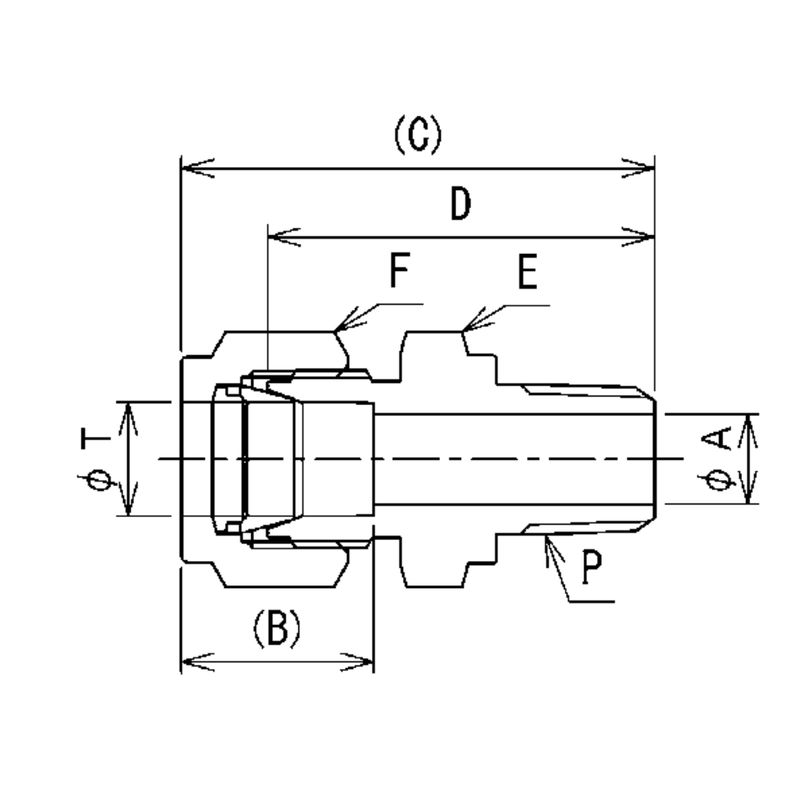

A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 六角対辺(mm)
F 六角対辺(mm)
参考標準価格
数量
2432325
SHW-1C-1R
1.58(1/16") x R1/16
1.4
8.3
24.3
20.5
8
8
3,300円
2432326
SHW-1C-2R
1.58(1/16") x R1/8
1.4
8.3
25.8
22
12
8
2,960円
2432327
SHW-1C-4R
1.58(1/16") x R1/4
1.4
8.3
29.8
26
14
8
2,960円
2432328
SHW-2C-1R
3.17(1/8") x R1/16
2.4
13
30.2
23.5
10
12
3,300円
1128433
SHW-2C-2R
3.17(1/8") x R1/8
2.4
13
30.2
23.5
12
12
2,180円
1128434
SHW-2C-4R
3.17(1/8") x R1/4
2.4
13
35.2
28.5
14
12
2,180円
2432329
SHW-3C-2R
4.76(3/16") x R1/8
3.2
13.7
31.2
24.5
12
14
2,180円
2432330
SHW-3C-4R
4.76(3/16") x R1/4
3.2
13.7
36.2
29.5
14
14
2,180円
1128437
SHW-4C-2R
6.35(1/4") x R1/8
4.8
15.6
36.6
29
14
14
2,010円
1128438
SHW-4C-4R
6.35(1/4") x R1/4
4.8
15.6
39.1
31.5
14
14
2,010円
1128439
SHW-4C-6R
6.35(1/4") x R3/8
4.8
15.6
40.1
32.5
17.4
14
2,750円
1128440
SHW-4C-8R
6.35(1/4") x R1/2
4.8
15.6
44.6
37
22
14
3,760円
1128443
SHW-6C-2R
9.52(3/8") x R1/8
5
17.2
39.2
31.5
17.4
17.4
3,170円
1128444
SHW-6C-4R
9.52(3/8") x R1/4
7.5
17.2
41.7
34
17.4
17.4
2,940円
1128445
SHW-6C-6R
9.52(3/8") x R3/8
7.5
17.2
42.2
34.5
17.4
17.4
2,940円
1074706
SHW-6C-8R
9.52(3/8") x R1/2
7.5
17.2
46.7
39
22
17.4
4,070円
1128449
SHW-8C-4R
12.7(1/2") x R1/4
7.5
23.1
44.4
34
22
22
4,170円
1128450
SHW-8C-6R
12.7(1/2") x R3/8
10.4
23.1
44.9
34.5
22
22
4,170円
1128451
SHW-8C-8R
12.7(1/2") x R1/2
10.4
23.1
49.4
39
22
22
4,290円
2432331
SHW-10C-6R
15.88(5/8") x R3/8
10
24.9
45
34.4
24
27
6,890円
2432332
SHW-10C-8R
15.88(5/8") x R1/2
12
24.9
50.1
39.5
24
27
6,890円
2432333
SHW-10C-12R
15.88(5/8") x R3/4
13
24.9
51.1
40.5
27
27
9,060円
2432334
SHW-12C-8R
19.05(3/4") x R1/2
12
24.9
51.1
40.5
27
30
11,580円
2432335
SHW-12C-12R
19.05(3/4") x R3/4
16
24.9
51.1
40.5
27
30
11,580円
2432336
SHW-12C-16R
19.05(3/4") x R1
16
24.9
58.4
47.8
35
30
18,090円
2432337
SHW-14C-8R
22.23(7/8") x R1/2
12
26.6
51.6
41
30
32
12,680円
2432338
SHW-14C-12R
22.23(7/8") x R3/4
16
26.6
51.6
41
30
32
12,680円
2432339
SHW-16C-12R
25.4(1") x R3/4
16
31.7
57.9
45.2
35
38
18,090円
2432340
SHW-16C-16R
25.4(1") x R1
22.3
31.7
62.7
50.0
35
38
18,090円
