メーカー名：三興マテリアルサプライ

SLW-□M-□R メールエルボコネクター ミリチューブ テーパーネジタイプ

SLW-□M-□R メールエルボコネクター ミリチューブ テーパーネジタイプ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
テーパーネジタイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SLW-□M-□R メールエルボコネクター ミリチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

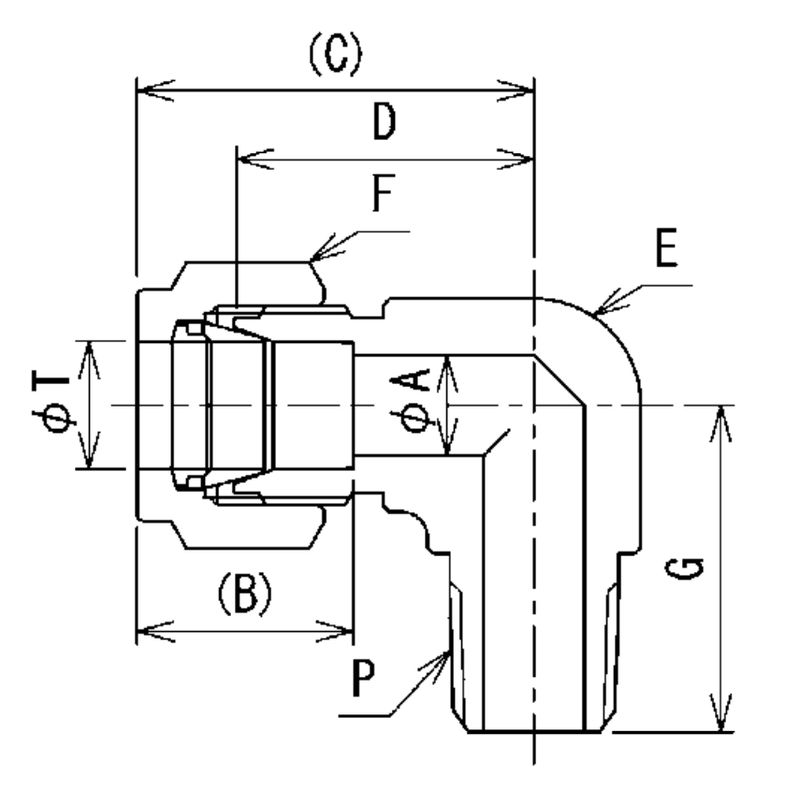

発注コード
品番
サイズ
A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 二面幅(mm)
F 六角対辺(mm)
G(mm)
参考標準価格
数量
2156315
SLW-2M-2R
2 x R1/8
1.5
9.5
21.8
17.3
12.7
8
18.8
5,550円
1128518
SLW-3M-2R
3 x R1/8
2.4
13
24.7
18.0
12.7
12
18.8
3,660円
1128519
SLW-3M-4R
3 x R1/4
2.4
13
24.7
18.0
12.7
12
23.4
3,660円
1128525
SLW-4M-2R
4 x R1/8
3
13.7
25.6
18.9
12.7
12
18.8
3,300円
1128526
SLW-4M-4R
4 x R1/4
3
13.7
25.6
18.9
12.7
12
23.4
3,300円
2156316
SLW-5M-2R
5 x R1/8
4
13.7
25.6
18.9
12.7
14
18.8
3,380円
2156317
SLW-5M-4R
5 x R1/4
4
13.7
25.6
18.9
12.7
14
23.4
3,380円
1128532
SLW-6M-2R
6 x R1/8
4.5
15.6
27.2
19.6
12.7
14
18.8
3,380円
1075139
SLW-6M-4R
6 x R1/4
4.5
15.6
27.2
19.6
12.7
14
23.4
3,380円
1075140
SLW-6M-6R
6 x R3/8
4.5
15.6
30
22.4
17.5
14
26.2
3,820円
1128533
SLW-6M-8R
6 x R1/2
4.5
15.6
32
24.4
20.6
14
33
5,630円
1128538
SLW-8M-2R
8 x R1/8
5
16.4
29
21.3
14.3
15.8
19.8
3,610円
1075142
SLW-8M-4R
8 x R1/4
6
16.4
29
21.3
14.3
15.8
24.4
3,610円
1075143
SLW-8M-6R
8 x R3/8
6
16.4
30.8
23.1
17.5
15.8
26.2
4,020円
1128539
SLW-8M-8R
8 x R1/2
6
16.4
32.8
25.1
20.6
15.8
33
5,960円
1075136
SLW-10M-2R
10 x R1/8
5
17.2
31.6
23.9
17.5
19
21.7
4,430円
1075137
SLW-10M-4R
10 x R1/4
7.5
17.2
31.6
23.9
17.5
19
26.2
4,430円
1075138
SLW-10M-6R
10 x R3/8
8
17.2
31.6
23.9
17.5
19
26.2
4,430円
1128509
SLW-10M-8R
10 x R1/2
8
17.2
33.6
25.9
20.6
19
33
6,530円
2156318
SLW-12M-2R
12 x R1/8
5
23.1
36.3
25.9
20.6
22
23.6
6,070円
1128511
SLW-12M-4R
12 x R1/4
7.5
23.1
36.3
25.9
20.6
22
28.2
6,070円
1128512
SLW-12M-6R
12 x R3/8
10
23.1
36.3
25.9
20.6
22
28.2
6,070円
1128513
SLW-12M-8R
12 x R1/2
10
23.1
36.3
25.9
20.6
22
33
6,870円
2156319
SLW-14M-4R
14 x R1/4
7
23.3
37.6
27
24
24
29
10,690円
2156320
SLW-14M-6R
14 x R3/8
10
23.3
37.6
27
24
24
29
10,690円
2156321
SLW-14M-8R
14 x R1/2
11
23.3
37.6
27
24
24
34.1
10,690円
2156322
SLW-15M-6R
15 x R3/8
10
23.3
37.6
27
24
27
29
10,860円
1128514
SLW-15M-8R
15 x R1/2
12
23.3
37.6
27
24
27
34.1
10,860円
2156323
SLW-15M-12R
15 x R3/4
12
23.3
40.6
30
30
27
37.1
14,480円
2156324
SLW-16M-6R
16 x R3/8
10
24.9
37.6
27
24
27
29
10,860円
1128515
SLW-16M-8R
16 x R1/2
12
24.9
37.6
27
24
27
34.1
10,860円
2156325
SLW-16M-12R
16 x R3/4
13
24.9
40.6
30
30
27
37.1
14,480円
2156326
SLW-18M-8R
18 x R1/2
12
24.9
40.6
30
30
30
37.1
14,480円
2156327
SLW-18M-12R
18 x R3/4
15
24.9
40.6
30
30
30
37.1
14,480円
2156328
SLW-20M-8R
20 x R1/2
12
24.9
40.6
30
30
32
37.1
16,290円
2156329
SLW-20M-12R
20 x R3/4
16
24.9
40.6
30
30
32
37.1
16,290円
2156330
SLW-22M-8R
22 x R1/2
12
26.6
40.6
30
30
32
37.1
18,830円
2156331
SLW-22M-12R
22 x R3/4
16
26.6
40.6
30
30
32
37.1
18,830円
2156332
SLW-25M-8R
25 x R1/2
12
31.7
46.9
34.2
35
38
39.1
24,970円
2156333
SLW-25M-12R
25 x R3/4
16
31.7
46.9
34.2
35
38
39.1
24,970円
2156334
SLW-25M-16R
25 x R1
22
31.7
46.9
34.2
35
38
43.9
24,970円
