メーカー名：三興マテリアルサプライ　株式会社

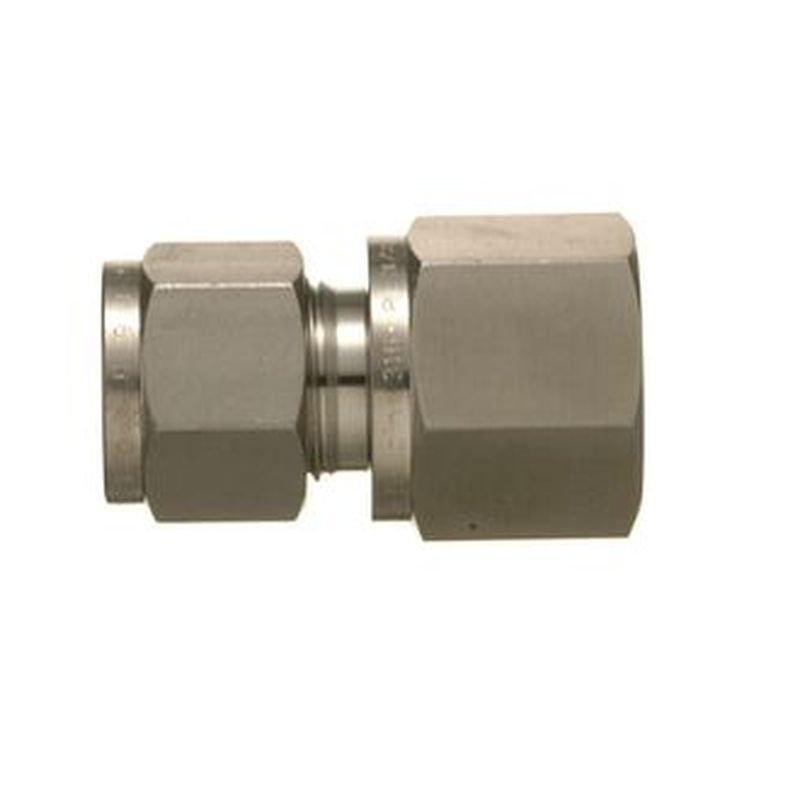

SPW-□M-□RC フィメールコネクター ミリサイズチューブ テーパーネジタイプ

SPW-□M-□RC フィメールコネクター ミリサイズチューブ テーパーネジタイプ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
テーパーネジタイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SPW-□M-□RC フィメールコネクター ミリサイズチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番

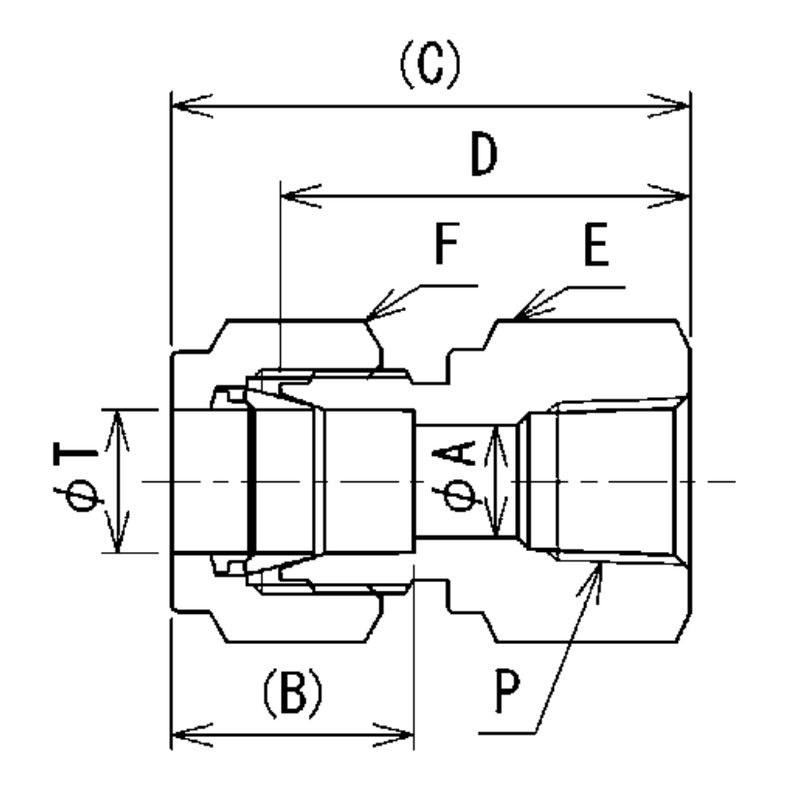

サイズ
A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 六角対辺(mm)
F 六角対辺(mm)
参考標準価格
数量
1128938
SPW-6M-2RC
6 x Rc1/8
4.5
15.6
32.1
24.5
15.8
14
2,390円
1075156
SPW-6M-4RC
6 x Rc1/4
4.5
15.6
36.1
28.5
19
14
2,840円
1128941
SPW-6M-6RC
6 x Rc3/8
4.5
15.6
38.1
30.5
22
14
3,380円
1128943
SPW-6M-8RC
6 x Rc1/2
4.5
15.6
43.1
35.5
27
14
4,570円
1128945
SPW-8M-4RC
8 x Rc1/4
6
16.4
36.7
29
19
15.8
3,330円
1128947
SPW-8M-6RC
8 x Rc3/8
6
16.4
38.7
31
22
15.8
3,690円
1128949
SPW-8M-8RC
8 x Rc1/2
6
16.4
43.7
36
27
15.8
4,800円
1128916
SPW-10M-4RC
10 x Rc1/4
8
17.2
37.7
30
19
19
3,460円
1128918
SPW-10M-6RC
10 x Rc3/8
8
17.2
39.7
32
22
19
4,100円
1128920
SPW-10M-8RC
10 x Rc1/2
8
17.2
44.7
37
27
19
5,110円
1128922
SPW-12M-4RC
12 x Rc1/4
10
23.1
40.4
30
22
22
4,260円
1128924
SPW-12M-6RC
12 x Rc3/8
10
23.1
42.4
32
22
22
4,260円
1128926
SPW-12M-8RC
12 x Rc1/2
10
23.1
47.4
37
27
22
6,180円
2432525
SPW-14M-6RC
14 x Rc3/8
11
23.3
42.3
31.7
22
24
7,970円
2432526
SPW-15M-6RC
15 x Rc3/8
12
23.3
42.3
31.7
24
27
7,970円
2432527
SPW-16M-6RC
16 x Rc3/8
13
24.9
42.3
31.7
24
27
9,060円
2432528
SPW-16M-8RC
16 x Rc1/2
13
24.9
47.1
36.5
27
27
9,060円
2432529
SPW-18M-8RC
18 x Rc1/2
15
24.9
47.1
36.5
27
30
10,860円
2432530
SPW-20M-8RC
20 x Rc1/2
17
24.9
47.1
36.5
30
32
12,680円
